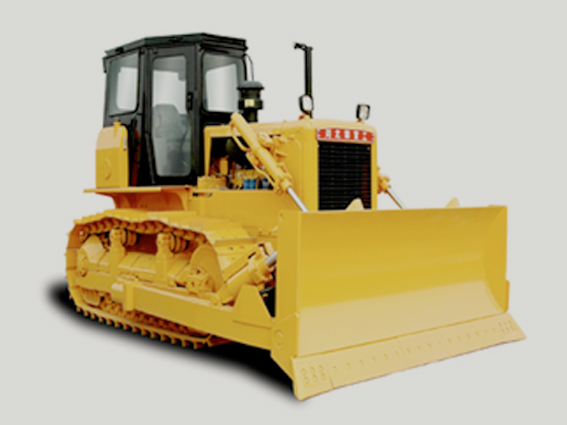

TH140 tiene característica de suspensión semi-rígida, transmisión mecánica. El embrague principal es impulsado hidráulicamente. Con el control piloto hidráulico, monitoreo eléctrico, apariencia buena. Se adopta el motor de tipo Weichai WD10G que es potencia fuerte, bajo consumo de combustible y accesorios completos. Puede ser equipado con ripper de tres vástago, cuchilla de tipo S (capacidad de7.4 metros cúbicos) y otros componentes opcionales.
Especificaciones generales
|
Hoja |
Recta y oblicua |
Hoja angular |
|
Presión al suelo(kpa) |
62,9 |
63,3 |
|
Distancia al suelo mín. (mm) |
400 |
400 |
|
Capacidad de dormitar (m3) |
4,5 |
4,0 |
|
Profundidad de excavación máx.(m3) |
400 |
400 |
|
Peso de operación (kg) |
16500 |
16600 |
|
Ancho de vía(mm) |
1880 |
1880 |
|
Gradiente(°) |
30°/25° |
30°/25° |
|
Altura de hoja (mm) |
3297 |
3762 |
|
Dimensiones totales(L×W×H)(mm) |
5336×3297×2842 |
5486×3762×2842 |
2、 Sistema de tren delantero
|
Tipo |
Viga rociada tipo giratoria, estructura de la barra ecualizadora suspendida. |
|
Número de rodillos-guía(cada lado) |
6 |
|
Número de rodillos superiores (cada lado) |
2 |
|
Paso (mm) |
203 |
|
Ancho del zapato (mm) |
500 |
3、Engranaje
|
|
Primero |
Segundo |
Tercero |
Cuardo |
Quinto |
|
Adelante (Km/h) |
0-2.52 |
0-3.55 |
0-5.68 |
0-7.53 |
0-10.61 |
|
Atrás (Km/h) |
0-3.53 |
0-4.96 |
0-7.94 |
0-10.53 |
|
4、 Motor
|
Nombre de motor |
Weichai WD10G156E26 |
|
Revolución nominal(rpm) |
1800 |
|
Potencia de volante(KW) |
104 |
|
Par max.(N.m/rpm) |
780/1200 |
|
Consumo de conbustible nominal(g/kw.h) |
≤215 |
5、 Sistema Hidráulico Implementario
|
Presión de sistema max. (MPa) |
11,76 |
|
Salida de sistema（L/min） |
180 |
|
Tipo de bomba |
Dos grupos de bomba de engranaje |
6、 Sistema de impulso
|
Embrague principal |
Abertura normalmente, tipo húmedo, control de empuje hidráulico |
|
Transmisión |
Normalmente engranado engranaje helicoidal, el acoplamiento de turno de la manga y dos funcionamiento de la palanca, la transmisión tiene cinco velocidades hacia adelante y cuatro hacia atrás. |
|
Embrague de dirección |
Múltiple-disco disco metalurgia potencia petrolera comprimido por primavera. hidráulico operado. |
|
Embrague de frenado |
Freno es el aceite de dos direcciones freno de cinta flotante operado por pedal mecánico pie. |
|
Transmisión final |
La transmisión final es de reducción doble con rueda dentada recta y segmentos de rueda dentada, que son sellados por sello de cono doble. |
