Aplicación

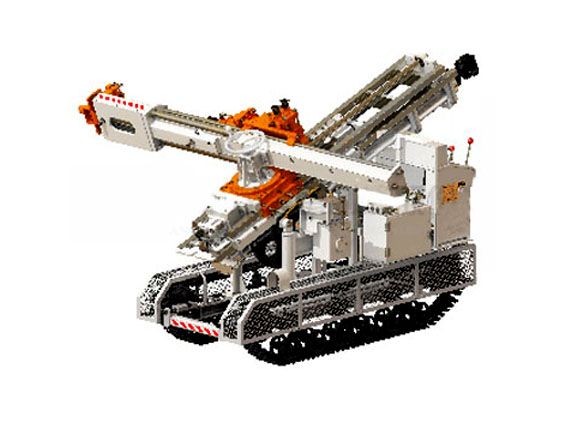

CMMQ-130/3.0 máquina neumática de perforación con ancla se inicia por oruga de la motivación del aire comprimido , se aplica al trabajo de ancla de varios tipos de túnel tales como el túnel de roca(f≤9), el de semiroca, el de carbón, y se realizan perforación de techo, piso, pared del túnel, mezcla e instalación de barra y cable de ancla.
Características de estructura
Orientación de equipamiento reversible de alimentación se puede ajustar altitud desde 570mm hasta 2900mm. El ángulo de taladro se puede ajustar en la gama de 360°. Las características de la máquina son dimensión pequeña, ligereza, eficiencia alta, seguridad alta.
Parámetros
|
Capacidad |
Parámetros |
CMMQ-130/3.0 |
|
Presión aplicada(MPa) |
0.4-0.63 |
|
|
Presión nominal(MPa) |
0.5 |
|
|
Esfuerzo de torsión nominal(N.m) |
130 |
|
|
Velocidad giratoria nominal(r/min) |
220 |
|
|
Velocidad sin carga(r/min) |
550 |
|
|
Potencia de salida máxima(kW) |
≥3.0 |
|
|
Cantidad de gas consumido de carga(m3/min) |
4 |
|
|
Propulsión máxima(kN) |
6-7 |
|
|
Longitud de carrera de impulsión (mm) |
1217 |
|
|
Fuerza de cilindro de pie (kN) |
8 |
|
|
Coeficiencia de dureza de roca aplicada |
f≤9 |
|
|
Altitud de túnel aplicado(m) |
2.3-4.3 |
|
|
Gama de altitud de taladro horizontal (mm) |
570-2900 |
|
|
Velocidad de caminar(m/min) |
0-12 |
|
|
Capacidad Longitudinal (°) |
±20 |
|
|
Ruido (db(A)) |
≤95 |
|
|
Dimensión de estructura exterior(m) |
2.5×0.8（max.）×1.7 |
|
|
Peso total (kg) |
＜1070 |
|
|
Equipamientos de apoyo |
Dimención de barra Hexagonal (mm) |
B22 screw joint (standard configuration) B19 (optional configuration) |
|
Longitud de barra Hexagonal de taladro (mm) |
1000 |
|
|
Diámetro de broca(mm) |
Φ27、Φ28、Φ30、Φ32、Φ38、Φ42、Φ44 |
