Introducción del producto

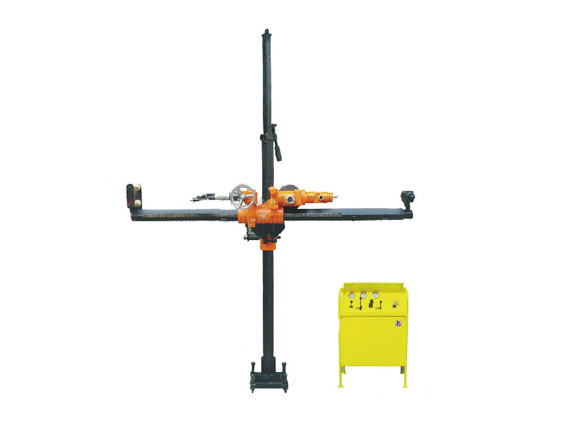

Trépano neumático de roca superduro de ZQJ-18/3.0S es un equipamiento nuevo de resolver el problema de perforar el pozo profundo con roca super dura.
Producto nuevo
El trépano se adopta la tecnología de velocidad aumentadora de taladro exterior, velocidad giratoria de gyrator más de 1700 r/min. La barra de los equipamientos de apoyo y taladro de núcleo de roca super dura se puede resolver el problema de perforar el pozo profundo con roca super dura.
Eficiencia alta
La estructura soportable de la columna soltera es fácil para moverse y fijarse. Operación es más flexible y control es fácil,
Seguridad a prueba de explosión
Comprime el aire como la fuerza motriz(motivación), se adapta el trabajo de perforación a cada orientación del túnel del fondo del pozo de varias minas.
Aplicación amplia
Se utiliza para perforar 180°en el túnel de roca, se puede perforar agujero de rellenar con lechada, agujero de ancla, agujero de explosión, agujero de prospección geológica etc. Como se adopta la forma de corte de velocidad alta, se diferencia con otra taladradora, por eso esta máquina se puede terminar perforación en roca con las durezas varias.
Parámentro de la capacidad
|
Parámetros |
ZQJ-18/3.0S |
|---|---|
|
Presión aplicada del aire(MPa) |
0.4-0.63 |
|
Presión nominal del aire (MPa) |
0.5 |
|
Presión de lavar del agua(MPa) |
0.6-1.5 |
|
Esfuerzo de torsión nominal (N.m) |
18 |
|
Velicidad giratoria nominal(r/min) |
1700 |
|
Velocidad giratoria sin carga(r/min) |
3500 |
|
Cantidad del aire de consumo(m3/min) |
6.5 |
|
Potencia nominal(kW) |
3.2 |
|
Esfuerzo de torsión de velocidad giratoria de pérdida(N.m) |
≥35 |
|
Presión del aceite de pinza (MPa) |
≥4.1 |
|
Ruido (dB(A)) |
≤110 |
|
Longitud de carrera de propulsión(mm) |
1125 |
|
Propulsión(kN) |
2 |
|
Velocidad de propulsion sin carga(mm/min) |
5000 |
|
Gama de altitud de operación (mm) |
2060-3600/2060-4000（0）/2060-4500（0） |
|
Peso de estación de operación (kg) |
75 |
|
Ángulo de agujero de perforación (°) |
0-90 |
|
Dimensión de estructura exterior(L×W×H)(mm) |
1872×615×2010 |
|
Diámetro de agujero de perforación(mm) |
Φ33 |
|
Gama de altitud de agujero de perforación (mm) |
550-1650 |
|
Profondo de agujero de perforación(m) |
10-20 |
Equipamientos de perforación de apoyo
|
Parámetros |
ZQJ-18/3.0S |
|
Dimensión de tallo (mm) |
34×34 |
|
Diámetro de equipamiento aplicado(mm) |
Barra de combinación Φ30、Φ40（O） |
|
Diámetro de trépano de roca superdura（mm） |
Φ33、Φ43（O） |
