Introducción del producto

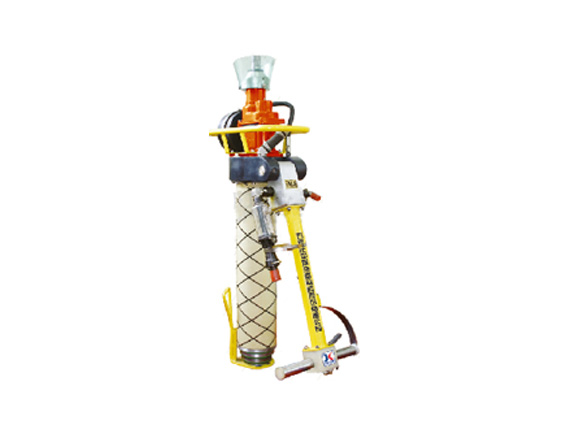

Jumbolter neumático de serie MQT se aplica para la operación en la dureza de f≤8、9、10 del carbón en el túnel del semicarbón y el túnel de roca. La máquina se combina perforaración, agitación, instalaración. Doble escape y estructura hermética de forma nueva cuentan con la confiabilidad de ascenso y descenso de pierna de soporte y mejoramiento de eficiencia de trabajo. El sistema especial de eliminación de ruido disminuye ruido de máquina. La superposición de pierna de armazón y eje principal de máquina asegura la dirección de línea de perforación para satisfacer requisitos de diseño de protección.
Esta serie MQT es el jumbolter de esfuerzo de torsión máximo, potecia máxcima del nuestro país en el presente. Esta máquina se trabaja con barra perforada hexagonal de B19 y B22, llava ingresa y broca de variedad de nuestra empresa para realizar el trabajo de ancla.
Párametro
|
Párametros |
MQT-90/2.3A |
MQT-100/3.1 |
MQT-110/2.8 |
MQT-120/3.0 |
MQT-130/3.2 |
||||||||||
|
Presión aplicada del aire(MPa) |
0.4-0.63 |
0.4-0.63 |
0.4-0.63 |
0.4-0.63 |
0.4-0.63 |
||||||||||
|
Presión nominal del aire (MPa) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
||||||||||
|
Presión de lavar del agua(MPa) |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
||||||||||
|
Torsion nominal (N.m) |
90 |
100 |
110 |
120 |
130 |
||||||||||
|
Velicidad giratoria nominal(r/min) |
240 |
280 |
240 |
240 |
240 |
||||||||||
|
Velocidad de propulsion sin carga(mm/s) |
400 |
400 |
400 |
400 |
400 |
||||||||||
|
Potencia de salida máxima(kw) |
2.3 |
3.1 |
2.8 |
3 |
3.2 |
||||||||||
|
Velocidad giratoria sin carga(r/min) |
650 |
900 |
700 |
700 |
700 |
||||||||||
|
Torsión de pérdida de velocidad giratoria(N.m) |
230 |
180 |
230 |
240 |
240 |
||||||||||
|
Torsión de catga máxima (N.m) |
220 |
170 |
220 |
230 |
230 |
||||||||||
|
Cantidad del aire de consumo(m3/min) |
≤3.2 |
≤3.8 |
≤3.6 |
≤3.8 |
≤4.0 |
||||||||||
|
Ruido(dB(A)) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
||||||||||
|
Tipo de pata de armazón |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
|
Propulsión de pata de armazón(KN) |
5.2 |
6.7 |
9.8 |
5.2 |
6.7 |
9.8 |
5.2 |
6.7 |
9.8 |
5.2 |
6.7 |
9.8 |
5.2 |
6.7 |
9.8 |
|
Altitude máxima(mm) |
2540 |
3020 |
3588 |
2566 |
3046 |
3614 |
2552 |
3032 |
3600 |
2552 |
3032 |
3600 |
2552 |
3032 |
3600 |
|
Altitude mínima(mm) |
1163 |
1283 |
1425 |
1189 |
1309 |
1451 |
1175 |
1295 |
1437 |
1175 |
1295 |
1437 |
1175 |
1295 |
1437 |
|
Peso (kg) |
46 |
48 |
50 |
45 |
47 |
49 |
48 |
50 |
52 |
48 |
50 |
52 |
48 |
50 |
52 |
Equipamientos de perforación de apoyo
Barra hexagonal
|
Modelo (mm) |
B19、B22 |
|
Dimensión de nudo |
M14×1.5 Rectangular Thread16 M16×2 Rectangular Thread18 |
|
longitud |
Can Be Customized As Per Requirements |
Taladora
|
Modelo |
Φ27、Φ28、Φ30、Φ32、Φ38、Φ42、Φ44 |
|
Dimensión de nudo |
M14×15 M16×2 |
