Aplicación

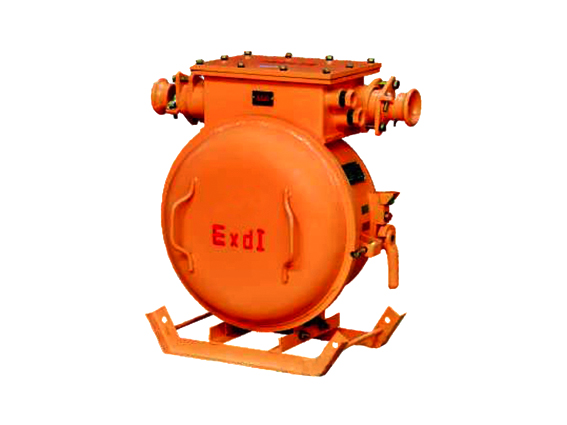

QBZ2 iniciador electromagnético reversible de vacío a prueba de explosión para minería ( en lo sucesivo: iniciador) se utiliza en minas de carbón o lugares donde están llenos de gases explosivos mezclados tales como metano, polvo de carbón y otros. Suministro de energía de CA de 50Hz, de volatje de 1140V, 660V o 380V, de corriente de 30-200A, puede ser utilizado para controlar directamente o remotamente el inicio y el final del motor asíncrono trifásico a prueba de explosión y también puede ser utilizado para intercambiar etapa cuando cesa.
Características
Circuito principal de producto de esta serie utiliza contactor en vacío sin arco, con larga vida de servicio y alta confiabilidad.
Utiliza JDB motor integrado con protector de función de protección completa.
Simple estructura, poco mantenimiento.
Main technical parameters
|
Especificaciones |
Corriente nominal （A） |
Voltaje nominal (V) |
Potencia de motor (kW) |
Diámetro externo de entrada de cable |
Dimensiones generales
Longitud×Ancho×Altura (mm) |
Peso (kg) |
|
|
Circuito principal |
Circuito de control |
||||||
|
QBZ2-30/660(380) |
30 |
380 |
25 |
12~30 |
8~19 |
425×290×540 |
49 |
|
660 |
15 |
||||||
|
QBZ2-60/660(380) |
60 |
660 |
50 |
||||
|
380 |
30 |
||||||
|
QBZ2-80/660(380) |
80 |
660 |
65 |
12~40 |
535×420×545 |
80 |
|
|
380 |
40 |
||||||
|
QBZ2-120/660(380) |
120 |
660 |
100 |
19~51 |
535×456×672 |
92 |
|
|
380 |
60 |
||||||
|
QBZ2-200/660(380) |
200 |
660 |
170 |
19~51 |
650×446×742 |
108 |
|
|
380 |
100 |
||||||
|
QBZ2-30/1140(660) |
30 |
1140 |
40 |
19~51 |
|
||
|
660 |
25 |
||||||
|
QBZ2-60/1140(660) |
60 |
1140 |
80 |
19~51 |
|||
|
660 |
50 |
||||||
|
QBZ2-80/1140(660) |
80 |
1140 |
100 |
19~51 |
123 |
||
|
660 |
65 |
||||||
|
QBZ2-120/1140(660) |
120 |
1140 |
150 |
||||
|
660 |
100 |
||||||
|
QBZ2-200/1140(660) |
200 |
1140 |
250 |
650×455×780 |
127 |
||
|
660 |
170 |
||||||
