Aplicación

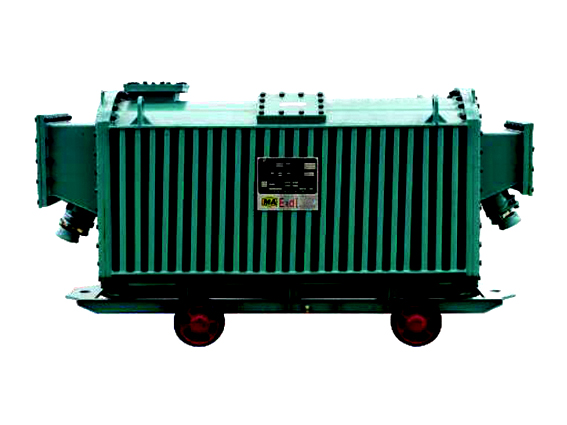

KBSG Transformador de tipo seco a pruebe de explosión para minería es un tipo de aparato de alimentación en minas de carbón, tiene cáscara a prueba de explosión, cavidad cableada de alto y bajo voltaje y dispositivo de entrada de cables independientes, y equipado con rodillos y soportes.
KBSG Transformador de tipo seco a prueba de explosión para minería se aplica a obras de construcción de mina de carbón, minerales metálicos no ferrosos y túneles donde están llenos de gases explosivos como mezcla de metano, polvo de carbón, en red eléctrica de 3 fases con potencia de AC 50 Hz, voltaje de 10000V 0 6000V. El transformador de tipo seco tiene voltaje nominal de 3450V, 1200V, 639V y 400V, como aparato de alimentación de excavadora, transportador, estación de bombeo y ventilador.
Características
El producto utiliza cáscara de tipo troncal, tiene buen rendimiento a prueba de explosión y suficiente resistencia mecánica, y tiene buena difusión térmica, fácil de limpiar los polvos.
El núcleo de transformador utiliza el laminado en frío, utiliza el proceso no perforado, baja pérdidas y corrientes de circuitos abiertos del núcleo de hierro. Se caracteriza por pérdida baja, ruido bajo.
Se utiliza papel de aislamiento de Nomex-T410 de Du Pont USA entre bobinas, se asegura el rendimiento eléctrico, tiene buena capacidad de resistencia al choque térmico, buena capadidad de exceso de carga, buena resistencia al cortocircuito, bueno rendimiento de aislamiento, garantía sobre la capacidad de exceso de carga de transformador en poco tiempo.
Se utiliza dispostivo y técnica de recubrimiento avanzado de impregnación por vacío y presión después del ajuste a presión y sequía, se utiliza revestimiento aislante como inmersión, evita que causa descarga parcial por burbuja residual entre bobinas y produce el envejecimiento y punción, en consecuencia, la resistencia mecánica y resistencia a humedad se mejoran efectivamente después de ser secado.
Parámetros técnicos
|
Capacidad nominal (KVA) |
Alto voltaje (KV) |
Bajo voltaje (KV) |
Manera de conexión |
Pérdida(W) |
Corriente de vacío carga (%) |
Voltaje de impedancia (%) |
Dimensión general Longitud×Ancho×Altura (mm) |
Peso (kg) |
Ancho de vía (mm) |
|
|
Vacío-carga |
Craga |
|||||||||
|
50 |
6 |
0.693 (0.4) |
Yy0(d11) |
350 |
550 |
2.5 |
4 |
2336×815×1049 |
1280 |
600 or 900 |
|
100 |
520 |
920 |
2.5 |
4 |
2336×815×1049 |
1400 |
||||
|
200 |
820 |
1550 |
2 |
4 |
2446×835×1193 |
2100 |
||||
|
315 |
1.2 (0.693) |
1100 |
2150 |
1.8 |
4 |
2526×875×1276 |
2550 |
|||
|
400 |
1300 |
2600 |
1.8 |
4 |
2581×895×1325 |
3000 |
||||
|
500 |
1500 |
3100 |
1.5 |
4 |
2696×950×1405 |
3300 |
||||
|
630 |
1800 |
3680 |
1.5 |
4 |
2696×950×1405 |
3900 |
||||
|
800 |
3.45 1.2 (0.693) |
Yy0(d11) Dyn11 |
2050 |
4500 |
1.0 |
4 |
2893×1165×1633 |
5200 |
||
|
1000 |
2350 |
5400 |
1.0 |
4 |
2893×1165×1633 |
6000 |
||||
|
1250 |
3.45 1.2 |
2750 |
6500 |
1.0 |
4 |
3088×1165×1771 |
6850 |
|||
|
1600 |
3350 |
8000 |
0.8 |
4 |
3206×1175×1851 |
8410 |
||||
|
2000 |
3800 |
9500 |
0.6 |
4.5 |
3316×1260×1934 |
9800 |
||||
|
2500 |
4500 |
10600 |
0.6 |
5 |
4110×1350×1692 |
13350 |
||||
|
3150 |
3.45 |
5300 |
12500 |
0.6 |
5.5 |
4110×1350×1692 |
15700 |
|||
|
4000 |
6100 |
14000 |
0.6 |
6 |
4810×1350×1692 |
18900 |
||||
|
50 |
10 |
0.693 (0.4) |
Yy0(d11) |
390 |
680 |
2.5 |
4 |
2366×815×1049 |
1380 |
|
|
100 |
560 |
1050 |
2.5 |
4 |
2476×835×1193 |
1800 |
||||
|
200 |
950 |
1800 |
2 |
4 |
2556×875×1267 |
2450 |
||||
|
315 |
1.2 (0.693) |
1300 |
2500 |
1.8 |
4 |
2726×950×1405 |
2930 |
|||
|
400 |
1500 |
3000 |
1.8 |
4 |
2726×950×1405 |
3200 |
||||
|
500 |
1750 |
3500 |
1.5 |
4 |
2796×965×1530 |
3700 |
||||
|
630 |
2000 |
4100 |
1.5 |
4 |
2796×965×1530 |
4500 |
||||
|
800 |
3.45 1.2(0.693) |
Yy0(d11) Dyn11 |
2300 |
5100 |
1.2 |
4 |
3118×1165×1771 |
5400 |
||
|
1000 |
2600 |
6100 |
1.2 |
4.5 |
3118×1165×1771 |
6000 |
||||
|
1250 |
3.45 1.2 |
3100 |
7400 |
1.0 |
4.5 |
3118×1165×1774 |
7350 |
|||
|
1600 |
3800 |
8500 |
1.0 |
5 |
3376×1260×1934 |
9330 |
||||
|
2000 |
4500 |
9700 |
0.7 |
5 |
3346×1260×1934 |
9750 |
||||
|
2500 |
5200 |
10800 |
0.7 |
5.5 |
4810×1350×1692 |
17500 |
||||
|
3150 |
3.45 |
6100 |
12800 |
0.7 |
5.5 |
4810×1350×1692 |
19800 |
|||
|
4000 |
7000 |
15000 |
0.7 |
6 |
4810×1350×1692 |
20500 |
||||
