Aplicación

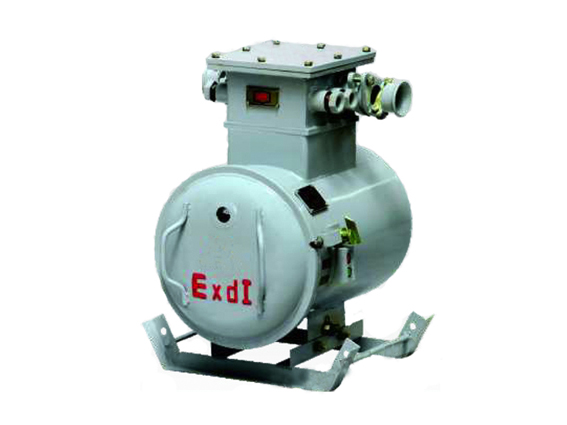

Dispositivo de protección integrada para transformador de lámpara a prueba de explosión para minería es aplicable a minas de carbón y lugares alrededores donde están llenos de gases explosivos mezclados, tales como metano, polvo de carbón y otros, utiliza para controlar la potencia de iluminación y carga de señal en circuito de fuente de energía de 127V.
Características
Protecciones completas, con indicaciones de cortocircuito, fuga, fuga de enclavamiento, cable de aislamiento, etc.
Parámetros técnicos
|
Modelo |
ZBZ-2.5/660(380)M |
ZBZ-2.5/1140(660)M |
ZBZ-4/660(380)M |
ZBZ-4/1140(660)M |
|
|
Transformador principal |
Modo de conexión |
△/△o Y/△ |
△/△o Y/△ |
△/△o Y/△ |
△/△or Y/△ |
|
Voltaje nominal |
660(380)/133 |
1140(660)/133 |
660(380)/133 |
1140(660)/133 |
|
|
Corriente nominal(A) |
2.19(3.79)/10.85 |
1.26(2.19)/10.85 |
3.5(6.08)/17.4 |
2.02(3.58)/17.4 |
|
|
Dimensiones generales Ancho ×Longitud×Altura |
520×505×645 |
|
520×645×654 |
|
|
|
Peso |
98 |
|
122 |
|
|
|
Diámetro externo de cable |
8-19 |
||||
Se refiere a la siguente tabla para parámetros de control de circuito de iluminación y protección de circuito de iluminación
|
Sección de cable mm² |
Protección de distancia (m) |
|
|
ZBZ-4.0M configuración actual 20A |
ZBX-2.5M configuración actual 12A |
|
|
6 |
600 |
900 |
|
4 |
400 |
600 |
|
2.5 |
250 |
400 |
|
1.5 |
150 |
250 |
|
1 |
100 |
150 |
Se refiere a la siguiente table para parámetros de control de circuito de señal y protección de circuito de señal
|
Sección de cable mm² |
Protection distance (m) |
|
|
ZBA-4.0M configuración actual 5.5A |
ZBX-2.5M configuración actual 4.5A |
|
|
6 |
1800 |
1800 |
|
4 |
1400 |
1500 |
|
2.5 |
850 |
1000 |
|
1.5 |
600 |
650 |
|
1 |
400 |
450 |
Se refiere a la siguente table para valores de protección principales
|
Tiempo de protección de cortocircuito de iluminación (s) |
＜0.25 |
|
Tiempo de protección de cortocircuito de señal (s) |
＜0.4 |
|
Valor de configuración de resistencia de fuga a tierra (kΩ) |
1.5(1.5~3 adjustable) |
|
Valor de funcionamiento de resistencia de fuga a tierra (kΩ) |
3±1 |
|
Valor indicado peligroso de aislamiento de cable (kΩ) |
10±2 |
|
Tiempo de funcionemiento de protección contra fuga a tierra (s) |
＜0.25 |
|
Rango de fluctuación permisible de voltaje de trabajo (Ue) |
±10％ |
