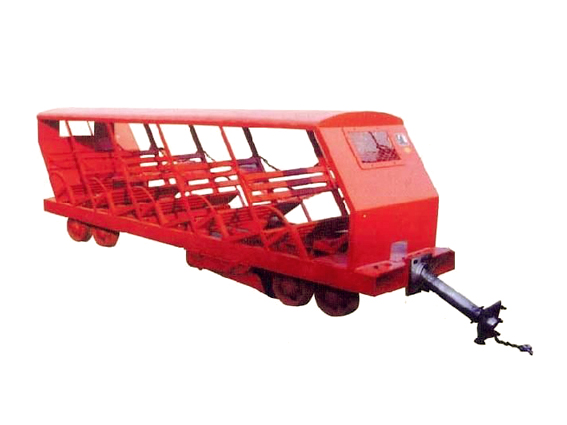

Tracción, apoyo y enclavamiento de XRCD vehículo de transporte de personal de pozo inclinado están colocados en la línea central como mecanismo de conexión de pelota, la juntura se puede controlar dentro de la tolerancia. El dispositivo manual se conecta con el cable de acero para que atraverse la galería de curva flexiblemente. Se dispone el muelle cauchero de tope en el bogie para sentarse cómodamente.
Parámetros técnicos
|
Especificaciones |
XRC6-6/3D |
XRC8-6/3D |
XRC10-6/6DS |
XRC10-6/6DW |
XRC10-6/6DW |
XRC15-6/6DW |
|
|
Tracción max. (Km) |
30 |
60 |
|||||
|
Velocidad max. (m/s) |
3 |
4 |
|||||
|
Buzamiento de galería |
6-30° |
||||||
|
Radio de curva |
Horizontal (m) |
12 |
|||||
|
Vertical (m) |
12 |
||||||
|
Distancia entre bogie |
1.25 |
3.2 |
|||||
|
Distancia entre carriles(m) |
0.6 |
||||||
|
Capacidad de carga |
6 |
8 |
10 |
10 |
15 |
15 |
|
|
Peso neto(t) |
Vehículo de cabeza |
1100 |
1215 |
1495 |
|
1595 |
|
|
Vehículo de cola |
1113 |
1213 |
|
1517 |
|
1617 |
|
|
Dimensión (m) |
Longitud |
3.621 |
3.84 |
5.021 |
5.24 |
5.021 |
5.24 |
|
Ancho |
1.01 |
1.01 |
1.024 |
1.024 |
1.2 |
1.2 |
|
|
Altura |
1.474 |
1.474 |
1.474 |
1.474 |
1.474 |
1.474 |
|
