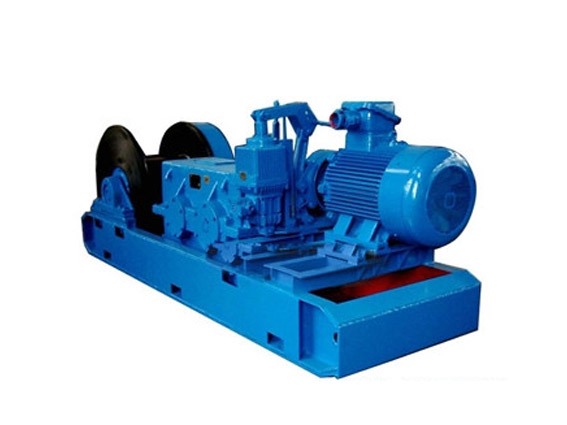

JSDB Malacate Universal de Dos Velocidades
Aplicación
El Malacate Universal de Dos Velocidades tiene múltiples usos: se puede utilizar para equipos de transpote en la veta de carbón, despacho de tramcar y transportación de materiales en la superficie, aparcamiento subterráneo, subir y bajar suministros.
El malacate tiene dos velocidades: alta velocidad y baja velocidad. Velocidad y tracción se pueden regular según las condiciones actuales de trabajo.. Se puede utilizar como malacate de elevación.
Parámetros técnicos
|
Modelo |
JSDB-6 |
JSDB-10 |
JSDB-12 |
||||
|
Alta velocidad |
Baja velocidad |
Alta velocidad |
Baja velocidad |
Alta velocidad |
Baja velocidad |
||
|
Fuerza estática de cable de acero |
Tensión estática de capa externa max. (KN) |
8.2 |
66 |
12 |
100 |
16 |
120 |
|
Tensión estática de capa interna max. (KN) |
15.8 |
94 |
16 |
140 |
30 |
160 |
|
|
Fuerza estática promedia (KN) |
12 |
80 |
14 |
120 |
23 |
140 |
|
|
Velocidad de cable |
Velocidad de cable max. (capa externa) (m/s) |
0.9 |
0.12 |
1.1 |
0.14 |
1.29 |
0.18 |
|
Velocidad de cable promedia (m/s) |
0.69 |
0.1 |
0.9 |
0.12 |
1.03 |
0.15 |
|
|
Relación de transmisión |
31.287 |
231.52 |
26 |
169.8 |
26 |
169.63 |
|
|
Tambor |
Diámetro×ancho(mm) |
300×332 |
360×350 |
400×365 |
|||
|
Capacidad de cable(m) |
100 |
120 |
150 |
||||
|
Cable del acero |
Diámetro(mm) |
16 |
20 |
22 |
|||
|
Estructura |
Rope 6×19 |
||||||
|
Resistencia a la tracción nominal (MPa) |
1670 |
||||||
|
Motor |
Modelo |
YBK2-160M-6 |
YBK2-180L1-6 |
YBK2-200L1-6 |
|||
|
Potencia (KW) |
7.5 |
15 |
18.5 |
||||
|
Velocidad de rotación (rpm) |
970 |
980 |
980 |
||||
|
Dimensión (longitud×ancho×altura (mm) |
2200×800×900 |
2690×850×845 |
2690×850×845 |
||||
|
Peso total (incluido motor) (kg) |
～2000 |
～2050 |
～3500 |
||||
|
Modelo |
JSDB-13 |
JSDB-15 |
JSDB-16 |
||||
|
Alta velocidad |
Baja velocidad |
Alta velocidad |
Baja velocidad |
Alta velocidad |
Baja velocidad |
||
|
Fuerza estática de cable de acero |
Tensión estática de capa externa max. (KN) |
15 |
130 |
21 |
150 |
22 |
160 |
|
Tensión estática de capa interna max. (KN) |
19 |
200 |
41 |
250 |
38 |
280 |
|
|
Fuerza estática promedia (KN) |
17 |
165 |
31 |
200 |
30 |
220 |
|
|
Velocidad del cable |
Velocidad de cable max. (capa externa) (m/s) |
1.2 |
0.16 |
1.26 |
0.17 |
1.5 |
0.16 |
|
Velocidad de cable promedia (m/s) |
1 |
0.13 |
1.13 |
0.13 |
1.16 |
0.12 |
|
|
Relación de transmisión |
30.7 |
221.8 |
29.31 |
236.26 |
30.22 |
228.7 |
|
|
Tambor |
Diámetro×ancho(mm) |
435×350 |
440x453 |
510x490 |
|||
|
Capacidad de cable(m) |
180 |
200 |
300 |
||||
|
Cable de acero |
Diámetro(mm) |
24 |
26 |
28 |
|||
|
Estructura |
Rope 6×19 |
||||||
|
Resistencia a la tracción nominal (MPa) |
1670 |
||||||
|
Motor |
Modelo |
YBK2-200L2-6 |
YBK2-200L2-6 |
YBK2-250M-6 |
|||
|
Potencia (KW) |
22 |
22 |
37 |
||||
|
Velocidad de rotación (rpm) |
980 |
980 |
980 |
||||
|
Dimensión (longitud×ancho×altura (mm) |
3000×1050×940 |
3000x1050x940 |
3505x1200x1250 |
||||
|
Peso total (incluido motor) (kg) |
～3300 |
~5000 |
~4500 |
||||
