Aplicación

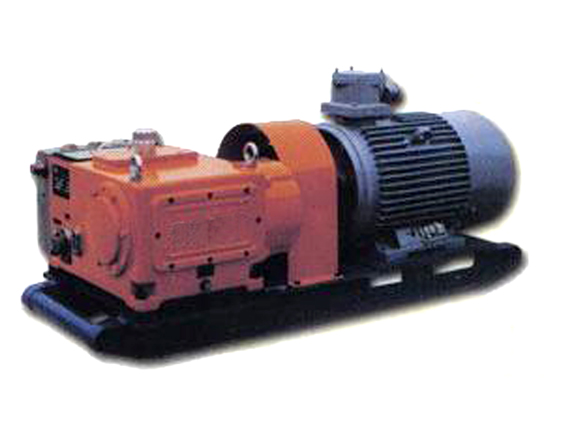

Esta serie de estación de bombeo de emulsión se basa en el cárter universal QZX15 equipado con motores de diferentes potencias. Se forma la estación de bombeo de emulsión con la caja de emulsión XRXTC o la caja de emulsión XRXTA.
Principalmente se utiliza como la fuente de energía para el transportador de explotación del carbón mecanizado en el pozo, también se puede utilizar para limpiar los equipamientos y como la fuente de energía para los equipamientos.
Características y estructura
*Triple émbolo horizontal,succión cónica y válvula de drenaje.
*Engranaje de motor anti-explosión de nivel cuatro, acoplamiento de tipo de neumáticos, piñón cilíndrico de nivel 1 de reducción de velocidad.
*Con válvula de seguridad, sin descarga de la válvula. El motor y la bomba son instalado en el fondo.
Parámetros Técnicos
|
Modelo |
XRB40/200 |
XRB50/125 |
WRB40/15 |
|
|
Presión de entrada de líquido |
Presión ordinaria |
|||
|
Presión nominal (MPa) |
20 |
12,5 |
15 |
|
|
Flujo nominal (L/min) |
40 |
50 |
40 |
|
|
Velocidad de cigüeñal(r/min) |
547 |
547 |
547 |
|
|
Diámetro de desatascador(mm) |
25 |
30 |
28 |
|
|
Carrera de desatascador(mm) |
50 |
50 |
50 |
|
|
Velocidad de motor (r/min) |
1470 |
1470 |
1470 |
|
|
Potencia motriz(KW) |
15 |
15 |
11 |
|
|
Dimensión |
Bomba L×B×H (mm) |
664×660×335 |
||
|
ConjuntoL×B×H (mm) |
1380×664×665 |
|||
