2. Estructura y dimensión del conducto del aire
a. Tipo del conducto del aire: se diferencian por las materias de la tela que cubre el conducto del aire, como conducto con la tela cubierta de caucho, conducto con la tela cubierta de plástico, conducto con la tela cubierta de caucho y plástico.

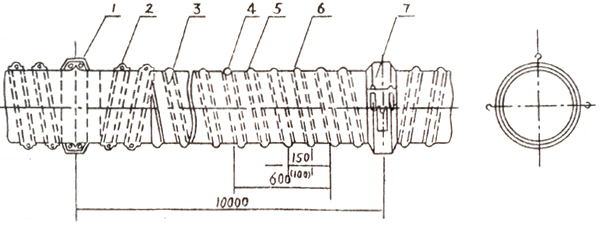

b. El diagrama de la estructura del conduto del aire:
1.o final 2-alambre espiral de acero 3-acodo 4- aro principal 5-aro auxiliar 6-tela cubierta 7- cinta de junta rápida
3. La dimensión del conducto del aire
|
Ítem |
Tamaño |
Error permidido（mm） |
|
Díametro del conducto del aire（mm） |
300 400 500 600 800 1000 1200 |
0±6 |
|
Longitud del conducto del aire（m) |
3 5 10 |
0±150 |
Nota:
a. El díametro del conducto del aire es el díametro del aro final;
b. Según las necesidades del cliente, podemos producir los conductos de los modelos específico, codos y juntura ¨Y¨;
c. Podemos consultar sobre los modelo de aro suspendido del conducto del aire, aro final, y otros accesorios de metal, Si tiene los requisitos especiales;
d. Cada pedazo del conducto del aire tiene la tela reversible de la longitud 150mm-200mm.
4. Informe de la evaluación de la capacidad del conducto del aire
|
Díametro del conducto del aire, mm |
resistancia del viento de cada cien metros（N·S 2 /M 8 ） |
cien metros tasa de fugas de aire，% |
|
300 |
≤1728.0 |
≤5.0 |
|
400 |
≤410.0 |
≤5.0 |
|
500 |
≤134.0 |
≤5.0 |
|
600 |
≤54.0 |
≤5.0 |
|
800 |
≤13.0 |
≤5.0 |
Nota: La longitud del conducto del aire es 10 metros.
5.Resistencia de la presión del viento del conducto de aire, el porcentaje de contraer.
|
Díametro mm |
Distancia de alambre espiral de acero mm |
resistencia de la presión negativa Pa |
porcentaje de contraer de díametro del conducto % |
|
300～500 |
100 |
≥5000 |
3 |
|
300～500 |
150 |
≥4500 |
5 |
|
600～800 |
100 |
≥4000 |
3 |
6. Embarque, tansporte,almacenamiento
a. Comprime el conducto del aire hasta 700mm por la orientación axial, usa cuerdas y tiras de tela en 3 o 4 lugares para fijar, después envuelve con las mterias de resistencia buena de desgastar.
b. Durante el transporte del conducto del aire, prohíbe chocar y desgastar las máquinas, y evita coger sol y ser mojado por lluvia.
c. El lugar de almacenamiento debe es un lugar con ventilación buena, el montón no se puede estar muy alto para que no afecte la calidad de producto, el conducto usado del aire debe ser limpiaado y secado, luego plegado para almacenarlo, está prohibido de tocar con las cosas que daña caucho y plástico, la temperatura debe estar －15℃～35℃, la temperatura relativa está 45-75﹪, tiene una distancia de 1 metro o más lejos que el origen de calor
d. El producto está en las condiciones reglamentarias de transporte y almacenamiento, desde la fecha producida, dentro de 1 año su capacidad de resistencia de quema y resistencia antiestática se corresponde a esa norma.
e. El conducto debe ser seleccionado a partir de los modelos incluido los codos y las junturas Y por calzada y la cantidad del viento etc, unirse con la atención de la orientación del aire
f. En la calzada se debe suspender los conductos del aire,mantiene dereho, cada aro tiene que suspender, repara defecto, suaviza doblar, quita el agua, para bajar resistencia.(la manera de reparar: limpia y seca la parte rota, se usa pegamento,)
