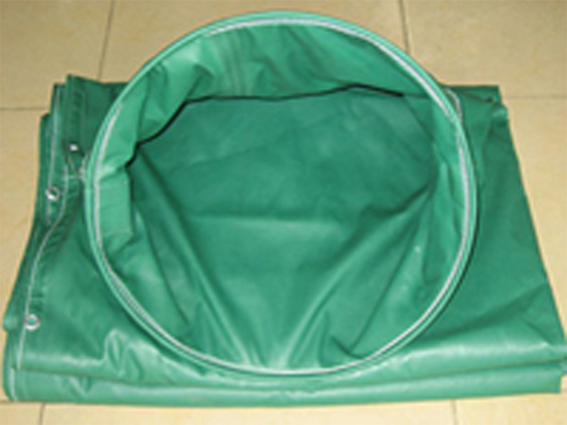

1. Aplicación: se usa para ventilar de la presión positiva del ventilador en ventilador local de la mina del carbón, túnel, pozo.
2. Estructura y dimensión del conducto del aire
Tipo del conducto del aire: se diferencian por las materias del ducto del aire, como conducto de la tela cubrida de caucho, conducto de la tela cubrida de plástico, conducto de la tela cubierta de caucho y plástico.

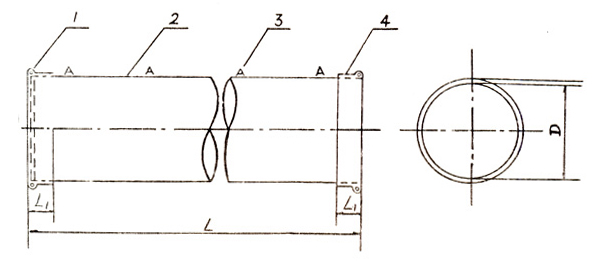

1—anillo final 2—línea de instalación para anillo colgante 3—anillo colgante 4--dobladillo
|
ítem |
Tamaño |
error permitido（mm） |
|
Díametro de conducto del aire（D） |
300 400 450 500 600 800 1000 |
0±6 |
|
Longitud de conducto del aire (L) |
5 10 20 |
0±100 |
Nota:
a. Según las necesidades del cliente, podemos producir los conductos de los tamaños diferentes, las formas específicas, los modelos variados, codos y juntura.
b. Los requisimientos específicos de aro de conducto del aire, aro final y otros accesorios de metal se puede producir por las necesidades del consimidor.
c. Los dos lados del conducto del aire suman la longitud L del lado reversible son 150mm-200mm.
3. Informe de prueba de la capacidad de ventilar de conducto del aire
|
díametro del conducto del aire，mm |
resistancia del viento de cada cien metros（N·S 2 /M 8 ） |
cien metros tasa de fugas de aire，% |
|
300 |
≤811.0 |
≤4.0 |
|
400 |
≤196.0 |
|
|
（450） |
≤122.0 |
|
|
500 |
≤54.0 |
|
|
600 |
≤24.0 |
|
|
800 |
≤6.0 |
|
|
1000 |
≤2.0 |
Nota: La longitud del cada conducto del aire es 10 metros.
4. Resistencia de la presión del viento del conducto de aire: dedespués de la evaluación de resistencia de la presión del viento del conducto de aire, no se puede suceder los casos de desconectar del conducto del aire, romper la tela cubrida del conducto del aire, interfaz abierta etc. El porcentaje de expansión de díamentro del conducto del aire no se puede sobre 3.0%.
a. la prueba de reietencia de la presión del aire: la presión interior del conducto del aire es 5000～5100Pa, mantiene 5min, obserba si tiene los casos anormal;
b. la prueba del porcentaje de la expansión : mientra evalua la resistencia de la presión del viento, mide el perímetro del conducto del aire, calcula el porcentaje de la expansión del díametro del conducto del aire.
5. Embarque, tansporte,almacenamiento
a. Aro suspendido del conducto del aire debe ser plegado en exterior del conducto, envuelto con la bolsa tejedora.
b. Durante el transporte del conducto del aire, prohíbe chocar y desgastar las máquinas, y evitar coger sol y ser mojado por lluvia.
c. El lugar de almacenamiento debe ser un lugar con ventilación buena, el montón no se puede estar muy alto para que no pidiera la calidad de producto, el conducto usado del aire debe ser limpiado y secado, luego plegado para almacenarlo, prohibido de tocar con las cosas que daña caucho y plástico, la temperatura debe estar －15℃～35℃, la temperatura relativa está 45-75﹪, tiene una distancia de 1 metro o más lejos que el origen de calor.
d. El producto está en las condiciones reglamentarias de transporte y almacenamiento, desde la fecha producida, dentro de 1 año su capacidad de obstaculizar quema y resistir electricidad estática se corresponde a esa norma.
e. El conducto debe ser seleccionado a partir de los modelos incluido los codos y las junturas Y por calzada y la cantidad del viento etc, unirse con la atención de la orientación del aire.
f. En la calzada se debe suspender los conductos del aire, mantiene dereho, cada aro tiene que suspender, repara defecto, suaviza doblar, quita el agua, para bajar resistencia.(la manera de reparar: limpia y seca la parte rota, se usa pegamento)
