Aplicación
ZYJ trépano giratorio hidráulico de presión hidráulica está equipado con aleación dura o taladradora de hélice de alta eficiencia con broca de carbón. Se diseña especialmente para perforar el agujero de gas y agua en la superficie de carbón. La profundidad del taladro puede llegar a 50m-300m.
Características de estructura:

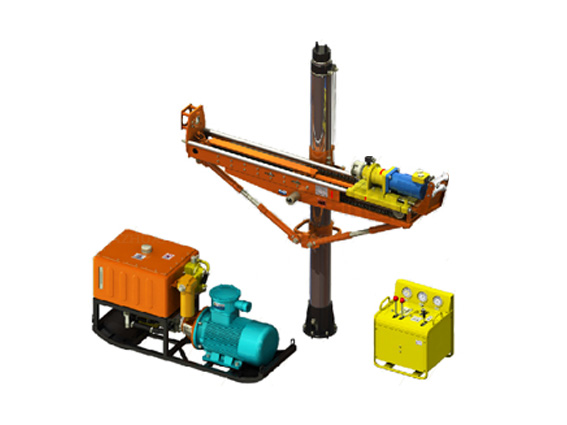

Este trépano pesa poco, es fácil de operar y cuenta con confiablidad y baja tasa de falla. Se acompaña con el sustentáculo y el apoyo que puede arreglar carril de guía. Se adopta la manera apretada, el carril de guía y el soporte se pueden ajustar en 360°, para que haga el ángulo de perforación ± 90 °. Este equipo está formado por máquina principal, estación de bombeo, plataforma de operación y agujeros. Cada parte puede ser desmontada y transportada fácilmente.
Rendimiento y parámetros
|
Parámetros |
ZYJ-270/180 |
ZYJ-400/280 |
ZYJ-680/220 |
ZYJ-800/200 |
ZYJ-1000/160 |
|
Profundidad del taladro(m) |
50-75 |
75-120 |
120-200 |
150-250 |
200-300 |
|
Par nominal(N.m) |
270 |
400 |
680 |
800 |
1000 |
|
Velocidad rotatoria nominal(r/min) |
180 |
280 |
220 |
200 |
160 |
|
Velocidad rotatoria nominal(r/min) |
14 |
15 |
17 |
18 |
20 |
|
Presión de perforación nominal(MPa) |
8 |
15 |
17 |
18 |
18 |
|
Fuerza de alimentación (kN) |
13 |
18 |
31 |
31 |
31 |
|
Fuerza de tracción(kN) |
8 |
25 |
45 |
45 |
45 |
|
Carrera de alimentación (mm) |
1330 |
1300 |
1300 |
1300 |
1300 |
|
Fuerza de empuje sin carga （mm/min） |
3000 |
8000 |
7500 |
7500 |
7500 |
|
Velocidad de regreso(m/min) |
3000 |
5000 |
5200 |
5200 |
5200 |
|
Ruido(dB(A) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
|
Ángulo rotatorio(º) |
0-360 |
0-360 |
0-360 |
0-360 |
0-360 |
|
Volumen eficaz de tanque de combustible(L) |
120 |
200 |
300 |
300 |
300 |
|
Altura de columna(mm) |
2400-3200(S)/1700-2500(O)/3100-3900(O)/3800-4600(O) |
||||
|
Peso de estructura principal(kg) |
203/210/165 |
282/290/303/322 |
340/358/378/397 |
340/358/378/397 |
340/358/378/397 |
|
Peso de estación de bombeo(kg) |
350 |
432 |
490 |
490 |
490 |
|
Dimensión de estructura principal(mm) |
2582×420×(2200/2990/3500) |
2024×466×2400 |
2145×495×2400 |
2145×495×2400 |
2145×495×2400 |
|
Dimensión de panel de control(mm) |
530×526×675 |
440×414×628 |
500×475×630 |
500×475×630 |
500×475×630 |
|
Dimensión de estación de bombeo (L×W×H)(mm) |
1800×500×800 |
1450×600×1000 |
1800×600×1080 |
1800×600×1080 |
1800×600×1080 |
Motor eléctrico de anti-explosión
|
Modelo |
ZYJ-270/180 |
ZYJ-400/280 |
ZYJ-680/220 |
ZYJ-800/200 |
ZYJ-1000/160 |
|
Potencia nominal(KW) |
11 |
18,5 |
30 |
30 |
30 |
|
Voltaje nominal |
660/1140(S)/ or 380/660 (O) |
||||
Herramientas de apoyo
|
Modelo |
ZYJ-270/180、ZYJ-400/280 |
ZYJ-680/220、ZYJ-800/200 |
ZYJ-1000/160 |
||
|
Diámetro de barra de perforación(mm) |
Φ42 |
Φ42 |
Φ50 |
Φ50 |
Φ42 |
|
Diámetro de taladro geológico(mm) |
Φ56/Φ65/Φ75 |
Φ56/Φ65/Φ75 |
Φ65/Φ75/Φ90/Φ95 |
Φ65/Φ75/Φ90/Φ95 |
Φ56/Φ65/Φ75 |
|
Diámetro de barra de perforación en espiral de alta eficiencia(mm) |
Φ69 |
Φ89 |
Φ76 |
Φ89（0） |
|
|
Diámetro de broca combinada de alta eficiencia(mm) |
Φ76、Φ82、Φ89、Φ90（0） |
Φ94、Φ110（0） |
Φ82、Φ90、Φ94（0） |
Φ94、Φ110（0） |
|
