Aplicación
Trépano de Series ZDY es ampliamente utilizado en diferentes ángulos de perforación de exploración del agua, inyección de agua, drenaje de gas, exploración geológica y otros. Especialmente se usa en la mina subterránea de perforación horizontal, pero se puede ajustar dentro de ± 90 °. Materiales principales son de aleación dura, o broca PDC para perforación , diámetros diferentes de broca satisfacen diferentes necesidades de perforación.
Característica de estructura:

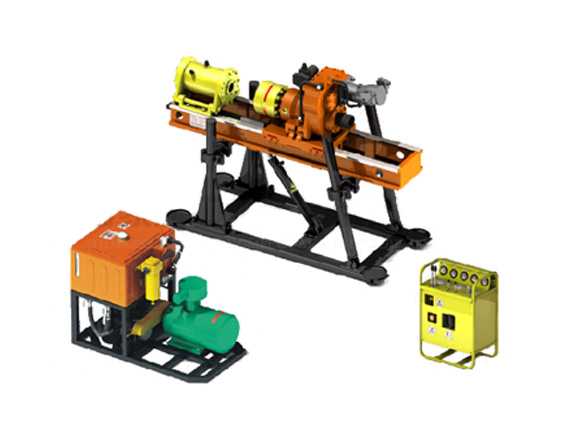

El trépano adopta estructura hidráulica completa, se puede dividir en tres partes: máquina principal, estación de bombeo y plataforma de operación. La máquina principal es la estructura de tipo split y puede ser más fácil de desmontar para portearla.
Rendimiento y parámetros
|
Parámetros |
ZDY-660 |
ZDY-1200S |
ZDY-2000S |
|
Profundidad del taladro(m) |
150/100 |
200 |
300/100 |
|
Ángulo de inclinación del taladro(º) |
±90 |
±90 |
±90 |
|
Diámetro del taladro(mm) |
Φ56~Φ108 |
Φ65~Φ108 |
Φ94~Φ200 |
|
Velocidad sin carga(r/min) |
Engranaje de baja velocidad （10-150）/ Engranaje de alta velocidad （10-300）/ |
80-280 |
10-300 |
|
Esfuerzo de torsión nominal(N.m) |
660 |
1200 |
2000 |
|
Velocidad rotatoria nominal(r/min) |
140/270 |
140/270 |
76 |
|
Carrera de alimentación (mm) |
650 |
650 |
600 |
|
Fuerza de alimentación (kN) |
29 |
36 |
105 |
|
Fuerza de tracción (kN) |
42 |
52 |
70 |
|
Velocidad de alimentación max. (mm/min) |
5000 |
5000 |
3500 |
|
Velocidad de alimentación min (mm/min) |
4000 |
4000 |
2200 |
|
Presión de sistema nominal(MPa) |
16 |
18 |
22 |
|
Volumen de tanque de combustible(L) |
85 |
198 |
180 |
|
Dimensión de estructura principal(mm) |
1800×620×1300 |
1800×750×1360 |
2180×800×1516 |
|
Dimensión de estación de bombeo(mm) |
1400×500×1000 |
1450×790×1100 |
1700×850×1100 |
|
Peso de estructura principal(kg) |
418 |
673 |
1125 |
|
Peso de estación de bombeo(kg) |
328 |
465 |
750 |
|
Peso de panel de control (kg) |
78 |
104 |
55 |
|
Peso de trépano(kg) |
900 |
1260 |
2000 |
Motor eléctrico de anti-explosión
|
Modelo |
ZDY-660 |
ZDY-1200S |
ZDY-2000S |
|
Potencia nominal(KW) |
15 |
22 |
37 |
|
Voltaje nominal(V) |
380/660(s) o 660/1140 |
380/660 o 660/1140(s) |
380/660 o 660/1140(s) |
Herramientas de apoyo
|
Modelo |
ZDY-660 |
ZDY-1200S |
ZDY-2000S |
|||
|
Diámetro del taladro(mm) |
Φ42 |
Φ50 |
Φ50 |
Φ63.5 |
Φ63.5 |
Φ73 |
|
Diámetro de taladro geológico(mm) |
Φ56/Φ65/ Φ75 |
Φ65/Φ75/ Φ90/Φ94 |
Φ65/Φ75/ Φ90/Φ94 |
Φ75/Φ90/ Φ94/Φ108 |
Φ75/Φ90/ Φ94/Φ108 |
Φ90/Φ94/ Φ108/Φ133 |
