Aplicación

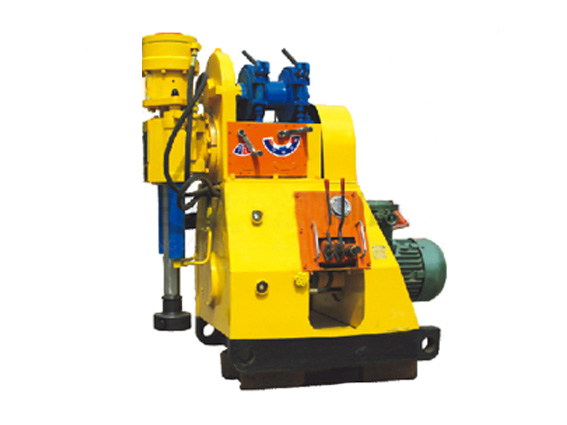

Trépano de ZLJ-350, ZLJ650 principalmente es utilizado en diferentes ángulos para explorar el agua, gas, eliminar el polvo y todos tipos de perforación de construcción y de geología. La broca se hace principalmente por la aleación dura o PDC, diferentes diámetros de perforación disponibles para diferentes aplicaciones.
Característica de estructura:
Trépano está constituido por bastidor principal, caja de cambios, malacate, freno de tipo banda, sistema hidráulico, sistema eléctrico. El equipo de perforación adopta transmisión mecánica, suministro hidráulico, peso ligero, tamaño pequeño, fácil manejo, buen rendimiento, estructura simple y fácil de mantener.
Rendimiento y parámetros
|
Parámetro |
ZLJ-350 |
ZLJ-650 |
||||
|
Profundidad del taladro(m) |
100 |
200 |
||||
|
Diámetro del taladro(mm) |
Φ50~Φ89 |
Φ56~Φ108 |
||||
|
Velocidad rotatoria nominal de eje vertical(r/min) |
373 |
209 |
122 |
270 |
151 |
88 |
|
Esfuerzo de torsión rotatorio nominal de eje vertical(Nm) |
116 |
206 |
350 |
214 |
382 |
650 |
|
Ángulo de eje vertical(°) |
0~360 |
0~360 |
||||
|
Carrera de eje vertical(mm) |
400 |
400 |
||||
|
Presión de sistema nominal(MPa) |
8 |
7 |
||||
|
Fuerza de avance(kN) |
20 |
23 |
||||
|
Fuerza de elevación(kN) |
27 |
34 |
||||
|
Fuerza de elevación de malacate(kN) |
10 |
14 |
||||
|
Capacidad de cuerda de carrete(m) |
30 |
40 |
||||
|
Diámetro de cuerda de acero(mm) |
8 |
11 |
||||
|
Volumen eficaz de tanque de combustible(L) |
40 |
43 |
||||
|
Dimensión(mm) |
1150×650×1150 |
1297×650×1230 |
||||
|
Peso de trépano(kg) |
500 |
650 |
||||
Motor eléctrico de anti-explosión
|
Modo |
ZLJ-350 |
ZLJ-650 |
|
Potencia nominal(KW) |
5,5 |
7,5 |
|
Voltaje nominal(V) |
380/660(Opcional) o 660/1140(Estándar) |
380/660(Opcional) o 660/1140(Estándar) |
Herramientas de apoyo
|
Modelo |
ZLJ-350 |
ZLJ-650 |
|
Diámetro de barra de perforación (mm) |
Φ42 |
Φ42 |
|
Diámetro de taladro geológico(mm) |
Φ56/Φ65/Φ75 |
Φ56/Φ65/Φ75 |
