Aplicación

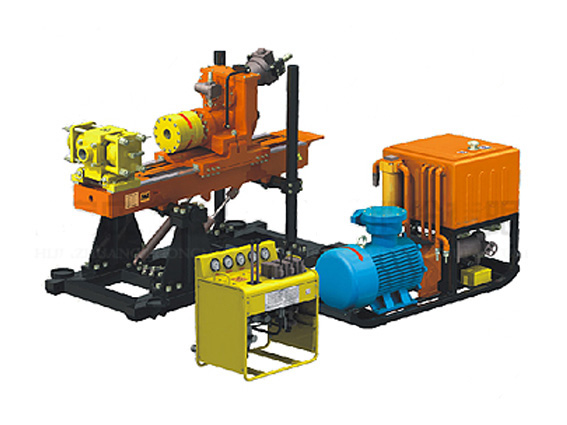

ZDY-3300S, 4000S Trépano Subterráneo Hidráulico para la Minería se utiliza ampliamente para broca de cono de largo diámetro, la perforación rotatoria de hoja revestida de diamante con aleación dura. Se emplea ampliamente en la exploración geológica, drenaje de gas y de agua, inyección de agua y ancla para minería, metal colorido, construcción eléctrica e hidráulica, construcción gobierna, industria nuclear y otros y además es aplicable a la perforación horizontal y es conveniente para la perforación de túnel.
Características y estructura
El taladro tiene estructura hidráulica completa, consta de motor principal, estación de bombeo y plataforma de operación, fácil de su expedición; todas las partes están conectadas por la manguera de goma suave para que puedan ser flexibles trasladado al sitio diferente, y motor principal puede ser enviado bajo malas condiciones; es fácil de manejar y portear con baja tasa de fracaso seguridad confiable.
Rendimiento y parámetros
|
Parámetros |
ZDY-3300S |
ZDY-4000S |
|
Profundidad de taladrar(m) |
350 |
400 |
|
Ángulo de inclinación del taladro(º) |
±45 |
±45 |
|
Diámetro del taladro(mm) |
Φ108~Φ200 |
Φ108~Φ200 |
|
Esfuerzo de torsión nominal (N.m) |
3300-1050 |
4000-1050 |
|
Velocidad rotatoria nominal(r/min) |
73-230 |
60-230 |
|
Movimiento de alimentación(mm) |
800 |
800 |
|
Fuerza de alimentación(kN) |
150 |
150 |
|
Fuerza de tracción (kN) |
150 |
150 |
|
Velocidad de alimentación max.(mm/min) |
1500 |
1500 |
|
Velocidad de alimentación min.(mm/min) |
1500 |
1500 |
|
Presión de sistema nominal(MPa) |
25 |
25 |
|
Volumen de tanque de aceite(L) |
250 |
250 |
|
Dimensión de estructura principal(mm) |
2300×1170×1600 |
2300×1170×1600 |
|
Dimensión de estación de bombeo(mm) |
1890×810×1150 |
1890×810×1150 |
|
Peso de estructura principal(kg) |
1780 |
1780 |
|
Peso de estación de bomba(kg) |
866 |
866 |
|
Peso de panel de control (kg) |
136 |
136 |
|
Peso de taladradora(kg) |
2800 |
2800 |
Motor eléctrico de anti-explosión
|
Potencia nominal(KW) |
55 |
|
Voltaje nominal(V) |
660/1140 configuración estándar（380/660 opcional） |
Herramientas de apoyo
|
Diámetro de taladro geológico(mm) |
Φ73 (1:4 hebilla de cono, configuración estándar) |
|
Diámetro de taladro geológico(mm) |
Φ90/Φ94 /Φ108/Φ133 |
|
Diámetro de taladro triangular(mm) |
Φ73 (1:4 hebilla de cono, configuración estándar ) |
|
Diámetro de taladro geológico(mm) |
Φ90/Φ94 /Φ108/Φ133 |
|
Diámetro de barra de perforación en espiral de hoja ancha(mm) |
Φ89 (1:4 hebilla de cono, configuración estándar ) |
|
Diámetro de taladro geológico(mm) |
Φ108/Φ133 |
