Rango de aplicación

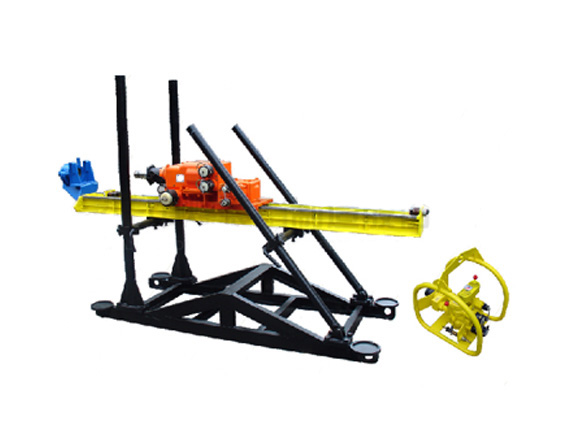

ZQJ-300/6 Trépano Neumático de Columna es ampliamente utilizado en los proyectos de la veta de carbón tales como la detección de perforación, la inyección de agua, sonda y descarga de gas etc.
Características de estructura
Se utiliza principalmente varilla espiral de alta eficiencia y broca de aleción dura de perforación rotatoria. La máquina principal cuenta con la función positiva y reversible de rotación. Las herramientas de perforación tienen la facilidad de avanzar y retroceder. Al avanzar se utiliza motor independiente, más potente y con poco falla. Es fácil de ajustar la velocidad de avance mediante el control de volumen de aire. La plataforma de operación y la máquina principal están separado, por tanto es posible de operar y controlar la construcción de perforación. Cuenta con estructura especial de doble silenciador con el propósito de minimizar ruido y mejorar el medio ambiente de trabajo. Es fácil de portear máquina principal, plataforma de operación y cabezal. Estas partes de máquina están siendo usadas al insertar.
Rendimiento
|
Rendimiento |
Parámetros |
ZQJ-300/6 |
|||
|
Esfuerzo de torsión nominal (N.m) |
300 |
||||
|
Velocidad rotatoria nominal (r/min) |
195 |
||||
|
Profundidad de perforación máx. (m) |
75 |
||||
|
Potencia de salida nominal (kW) |
6 |
||||
|
Velocidad rotatoria sin carga(r/min) |
500 |
||||
|
Esfuerzo de torsión de pérdida de velocidad(N.m) |
510 |
||||
|
Fuerza propulsora (kN) |
14 |
||||
|
Velocidad de perforación(m/min) |
500 |
||||
|
Velocidad de empuje sin carga(r/min) |
5500 |
||||
|
Velocidad de regerso sin carga(r/min) |
5500 |
||||
|
Carrera propulsora(mm) |
1200 |
||||
|
Longitud del carril de guía(mm) |
1550 |
||||
|
Resistencia de empuje sin carga (N) |
56,5 |
||||
|
Ángulo de perforación (º) |
±30 |
||||
|
Altura de trabajo min.(mm) |
910 |
||||
|
Altura de trabajo max.(mm) |
1450 |
||||
|
Consumo de aire(m3/min) |
10 |
||||
|
Ruido(dB(A) |
110 |
||||
|
Peso de estructura principal(kg) |
150 |
||||
|
Peso de columna (kg) |
415 |
||||
|
Dimensión exterior(L×W×H)(mm) |
2540×845×1775 |
||||
|
Parámetros de túnel aplicable |
Presión de aire(MPa) |
0,4-0.63 |
|||
|
Presión del aire nominal(Mpa) |
0,5 |
||||
|
Dureza de carbón adaptada |
f＜6 |
||||
|
Altura de túnel min.(mm) |
2100 |
||||
|
Altura de túnel max.(mm) |
2900 |
||||
|
Instrumentos equipados con trépano |
Dimensión de mango |
13x13 (cuadro) 18x18 (cuadro) 24x24 (cuadro) |
|||
|
Diámetro de barra de perforación de alta eficiencia(mm) |
Φ69 |
Φ89 |
Φ76 |
||
|
Diámetro de broca de alta eficiencia(mm) |
Φ76/Φ82/Φ90 |
Φ94/Φ110 |
Φ82/Φ90/Φ94 |
||
|
Diámetro de barra de perforación geológica (mm) |
Φ42 |
||||
|
Diámetro de broca geológica(mm) |
Φ56/Φ75 |
||||
