Aplicación

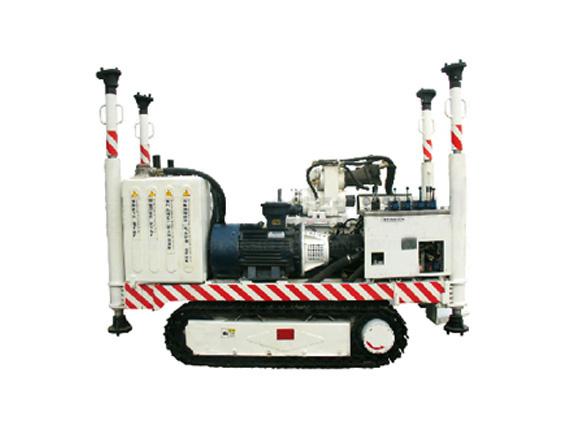

CMS1-2000/45 jumbo hidráulico de perforación profunda se utiliza ampliamente en la exploración geológica, drenaje de gas y de agua, inyección de agua y ancla etc., es aplicable a la perforación horizontal.
Característica de estructura:
La estructura del jumbo consiste en la estructura principal, montaje de los chasis,soporte, plataforma de control y sistema de potencia. Es la más pequeña máquina completa de los equipamientos de misma capacidad, puede mover en el túnel de ancho mínimo de 1.1m, también en gran inclinación y túnel estrecho. Esta máquina de perforación puede realizar la operación de perforación en multi-direcciones a través de ajustar la estructura principal y menear el cilindro. Se adapta técnica avanzada y material especial, reduce el peso y aumenta la resistencia. Elementos hidráulicos utilizan la marca de alta calidad probado antes de salir de la fábrica y se asegura la confiabilidad de los equipamientos. Esta máquina de perforación adopta la innovación tecnológica de nosotros mismo.
Rendimiento y parámetros
|
Rendimiento |
Parámetro |
CMS1-2000/45 |
||
|
Número de arma de perforación |
1 |
|||
|
Dimensión de operación(L×W×H): |
3000×1100×1800 |
|||
|
Peso(Kg) |
4100 |
|||
|
Máquina de perforación |
Riesgo de tipo |
Motor hidráulico |
||
|
Revolución de estructura |
Par nominal(N.m) |
2000 |
||
|
Velocidad nominal(r/min) |
76 |
|||
|
Presión de trabajo(MPa) |
21 |
|||
|
Presión de agua lavada(MPa) |
0,6~2,5 |
|||
|
Diámetro de perforación(mm) |
Φ94 |
|||
|
Especificación de barra de perforación(mm) |
Φ63.5/Φ73 barra de perforación |
|||
|
Apotema(mm) |
380 |
|||
|
Dimensión (L×W×H)(mm) |
2450×660×800 |
|||
|
Peso(Kg) |
869 |
|||
|
Sistema hidráulico |
Presión de trabajo (MPa) |
21 |
||
|
Motor |
Potencia nominal(KW) |
45 |
||
|
Voltaje nominal(V) |
660/1140 |
|||
|
Tanque de combustible(L) |
230 |
|||
|
Propulsor |
Camino propulsor(mm) |
600 |
||
|
Propulsión(kN) |
120 |
|||
|
Velocidad de avance(m/min) |
0~2400 |
|||
|
Fuerza de regreso sin carga （mm/min） |
0~3400 |
|||
|
Brazo |
Proceso de compensación de avance(mm) |
600 |
||
|
Ángulo de elevación de propulsor(º) |
-25~+90 |
|||
|
Ángulo rotativo de brazo(º) |
±90 |
|||
|
Estructura de camino |
Característica de estructura |
Alta integración del motor de camino |
||
|
Velocidad de marcha (m/min) |
18（Alta velocidad）/8（Baja velocidad） |
|||
|
Capacidad de ascensión(º) |
±20 |
|||
|
Presión al suelo(MPa) |
0,1 |
|||
|
Dispositivo suplementario de trabajo |
Presión external de suministro de agua (MPa) |
0,6~2,5 |
||
