Rango aplicable:

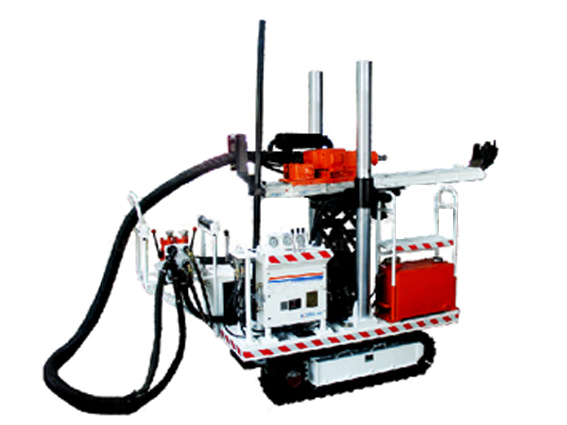

CMS1-300/30Q Jumbo de perforación profunda de forma neumática para minería se comprime el aire como la fuerza motriz, equipado con la estructura de marcha. Es adecuada para la mina subterránea, se adapta la barra espiral y broca de aleación dura de alta eficiencia, la profundida máxima es 75m. Es ampliamente utilizado en los proyectos mineros de carbón tales como la perforación de detección de gas, detección de agua y construcción de agujero de drenaje de gas cuando el diámetro del agujero es menos de 125mm.
.
Característica de estructura:
CMS1-300 / 30Q la máquina está impulsada por aire comprimido, es seguro y fácil de manipulación; la operación se puede hacer por un solo operador. Durante la perforación, matinene potencia de salida de 6kw. Con tamaño compacto, la máquina puede trabajar en el túnel de ancho de 1 metro. Tiene el sistema de bloqueo, que mejora la estabilidad. Este sistema se utiliza el de alarma neumática de baja presión, para eliminar el riesgo potencial de la seguridad. Esta máquina puede perforar en diferentes alturas por el sistema de elevación neumática.
Rendimiento y parámetros
|
Rendimiento |
Parámetro |
MS 1-300/30Q |
||
|
Esfuerzo de torsión nominal(N.m) |
300 |
|||
|
Velocidad rotatoria nominal(r/min) |
195 |
|||
|
Consumo de aire(m3/min) |
10 |
|||
|
Potencia de salida nominal (kW) |
6 |
|||
|
Velocidad rotatoria sin carga(N.m) |
500 |
|||
|
Esfuerzo de torsión de carga nominal(N.m) |
460 |
|||
|
Fuerza propulsora (kN) |
10 |
|||
|
Fuerza propulsora sin carga（mm/min） |
5500 |
|||
|
Fuerza de regreso sin carga （mm/min） |
5500 |
|||
|
Carrera propulsora(mm) |
1300 |
|||
|
Altura de trabajo min.(mm) |
1100 |
|||
|
Altura de trabajo max.(mm) |
2500 |
|||
|
Ángulo de perforación (º) |
±15 |
|||
|
Velocidad de movimiento(m/min) |
0-25 |
|||
|
Fuerza de aprieta superior de columna(kN) |
30×2 |
|||
|
Ruido(db(A) |
95 |
|||
|
Peso(Kg) |
2000 |
|||
|
Dimensión (L×W×H)(mm) |
2930×1000×1770 |
|||
|
Parámetros de túnel aplicable |
Dureza de la veta de carbón |
f＜6 |
||
|
Presión de trabajo (MPa) |
0,4-0.63 |
|||
|
Presión del aire nominal(Mpa) |
0,5 |
|||
|
Capacidad de ascensión: |
±18 |
|||
|
Altura de túnel max.(mm) |
4000/3500(O) |
|||
|
Altura de túnel min.(mm) |
3000/2500(O) |
|||
|
Dimensión de mango |
13×13(Cuadrado), 18×18(Cuadrado), 24×24(Cuadrado) |
|||
|
Diámetro de barra de perforación de alta eficiencia(mm) |
Φ69 |
Φ89 |
Φ76 |
|
|
Diámetro de broca de alta eficiencia(mm) |
Φ76/Φ82/Φ90 |
Φ94/Φ110 |
Φ82/Φ90/Φ94 |
|
|
Diámetro de barra de perforación geológica (mm) |
Φ42（Geología) |
|||
|
Diámetro de broca geológica(mm) |
Φ56Φ75 |
|||
