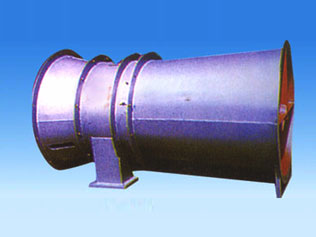

Ventilador Principal FBCZ a Prueba de Explosión

Inicio > Productos >Ventilador >Ventilador Principal FBCZ a Prueba de Explosión

Esto serie de ventilador se adopta rotor sortelo, la gama de la cantidad de viento Q＝216m3/min-8280m3/min, gama de la presión quieto Pst=300Pa, se usa en la mina media y pequeño del carbón . Se adopta dos tipo de ratio de buje 40, 54, y dos tipo de la energía de velocidad giratoria son 4 grado(1450r/min) y 6 grado(980r/min)

Los parámetro del ventilador axial fluido de prevenir explotar de serie FBCZ

Series	. No	Tipo de motoro ajustado	Potencia (KW)	Gama de la cantidad de viento (m³/S)	Gama de presión del viento (Pa)	pst-Q curvas no..
FBCZ-4-Non=1450r/min	8A	YBFe132S-4	5.5	3.6－10	80－420	1－1
	8B	YBFe132S-4	5.5	3.5－8.3	100－520	1－2
	9A	YBFe160M-4	11	6.3－15.0	100－570	1－3
	9B	YBFe160M	11	4.8－12.0	130－720	1－4
	10A	YBFe160L-4	15	9－21.0	140－720	1－5
	10B	YBFe160L-4	15	6.8－17	170－880	1－6
	11A	YBFe200L-4	30	12.5－27	250－920	1－7
	11B	YBFe200L-4	30	9－23	230－1080	1－8
	12A	YBFe225M-4	37	16.5－36	200－1050	1－9
	12B	YBFe225M-4	45	11.5－29	220－1300	1－10
	13A	YBFe250M-4	55	20－46	220－1200	1－11
	13B	YBFe250M-4	55	14－36	300－1500	1－12
	10A	YBFe132M2-6	5.5	6－14	60－330	1－13
	10B	YBFe160M-6	7.5	5－11.3	90－420	1－14
	11A	YBFe160M-6	7.5	8.5－19	70－390	1－15
	11B	YBFe160L-6	11	6－15	90－500	1－16
	12A	YBFe180L-6	15	11－24.5	80－470	1－17
	12B	YBFe180L-6	15	7－18	100－580	1－18
	13A	YBFe200L1-6	18.5	13－30	100－550	1－19
	13B	YBFe200L2-6	22	10－24	120－680	1－20
	14A	YBFe225M-6	30	17－40	100－650	1－21
	14B	YBFe225M-6	30	12.5－31.5	150－800	1－22
	15A	YBFe250M-6	37	22－48	120－710	1－23
	15B	YBFe280S-6	45	15－38	170－910	1－24
	16A	YBFe280M-6	55	25－58	130－850	1－25
	16B	YBFe280M-6	55	19－47	200－1050	1－26
	17A	YBFe315S-6	75	30－70	140－950	1－27
	17B	YBFe315S-6	75	22－56	210－1120	1－28
	18A	YBFe315M-6	90	35－85	160－1050	1－29
	18B	YBFe315L1-6	110	27－67	220－1310	1－30
	19A	YBFe315L1-6	110	12－100	200－1170	1－31
	19B	YBFe315L2-6	132	32－78	250－1500	1－32
	20A	YBFe355S2-6	160	47－115	230－1300	1－33
	20B	YBFe355S2-6	160	38－90	260－1680	1－34
	21A	YBFe450S2-10	185	55－138	265－1465	1－35

1. Dimensión exterior del ventilador de serie FBCZ

No.	Dimensión
No.	ф	D	L1	L2	L3	A	B	H	h
8	1080	800	350	465	2015	800	350	1100	560
9	1200	900	400	585	2335	880	380	1220	620
10	1330	1000	450	640	2590	1000	455	1350	685
11	1450	1100	500	750	2900	1100	560	1470	745
12	1580	1200	550	790	3140	1200	580	1600	810
13	1700	1300	550	890	3390	1300	600	1720	870
14	1840	1400	600	1060	3760	1400	560	1860	940
15	1960	1500	650	950	3850	1500	590	1980	1000
16	2100	1600	700	1260	4360	1600	710	2120	1070
17	2240	1700	750	1340	1640	1700	740	2260	1140
18	2360	1800	750	1625	5075	1800	820	2380	1210
19	2480	1900	800	1700	5350	1800	830	2500	1260
20	2610	2000	850	1840	3000	1900	850	2630	1280
21	2730	2100	880	2300	3150	2000	870	2750	1300

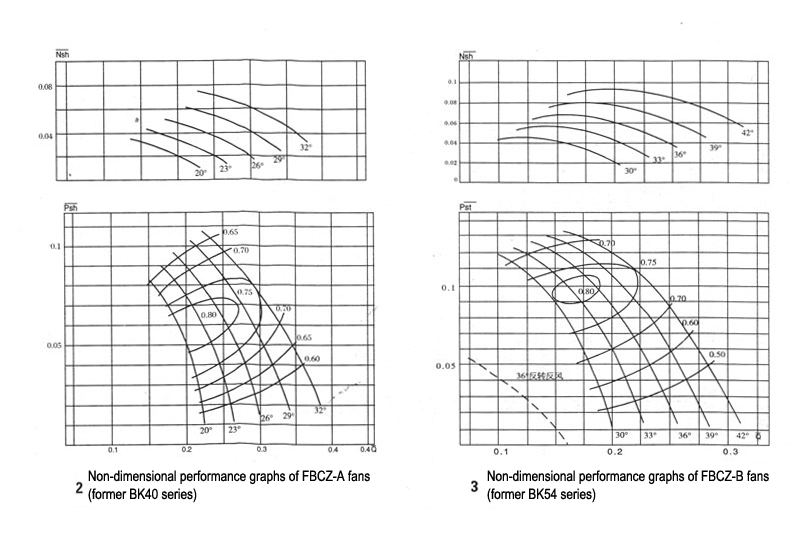

2. Las diagramas curvas adimencianal del Serie FBCZ-A FBCZ-B, según este diagrama se puede comparar las capacidades de los ventiladores diferentes.

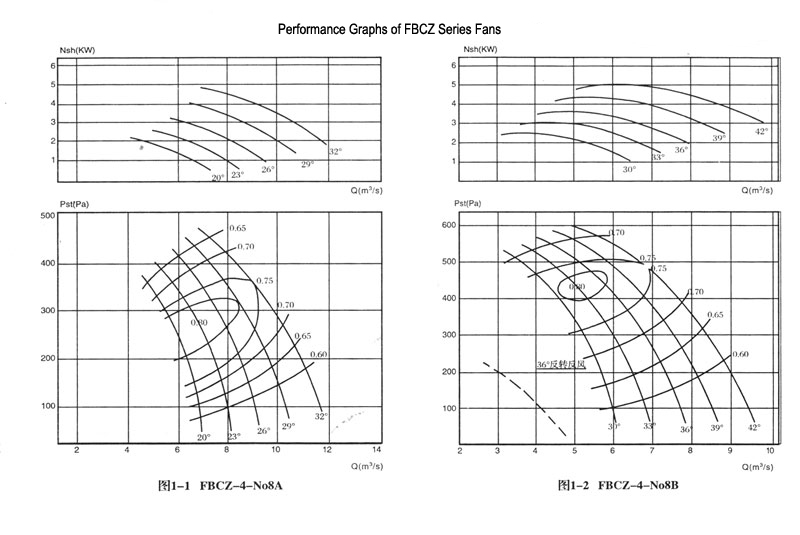

3. Rendimiento de ventilaodr FBCZ

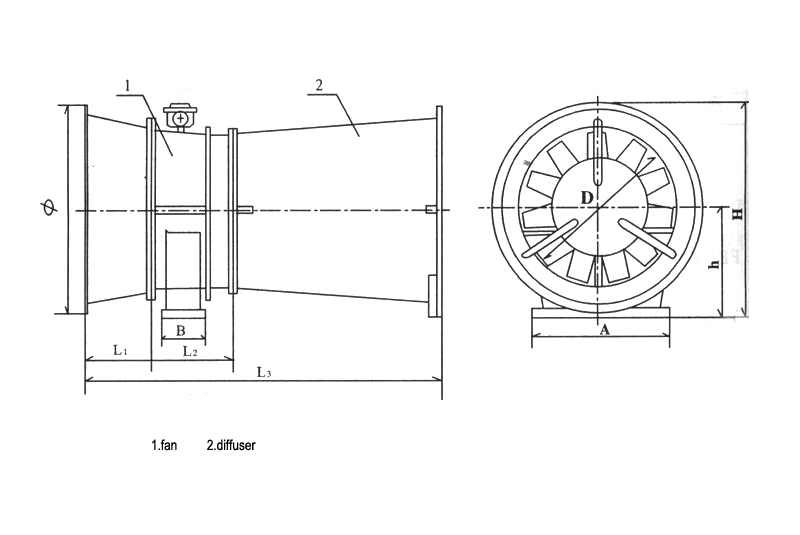

4.Diagrama de FBCZ

5. Dimensión de Ventilador FBCZ

No.	Dimensión
No.	ф	D	L1	L2	L3	A	B	H	h
8	1080	800	350	465	2015	800	350	1100	560
9	1200	900	400	585	2335	880	380	1220	620
10	1330	1000	450	640	2590	1000	455	1350	685
11	1450	1100	500	750	2900	1100	560	1470	745
12	1580	1200	550	790	3140	1200	580	1600	810
13	1700	1300	550	890	3390	1300	600	1720	870
14	1840	1400	600	1060	3760	1400	560	1860	940
15	1960	1500	650	950	3850	1500	590	1980	1000
16	2100	1600	700	1260	4360	1600	710	2120	1070
17	2240	1700	750	1340	1640	1700	740	2260	1140
18	2360	1800	750	1625	5075	1800	820	2380	1210
19	2480	1900	800	1700	5350	1800	830	2500	1260
20	2610	2000	850	1840	3000	1900	850	2630	1280
21	2730	2100	880	2300	3150	2000	870	2750	1300
