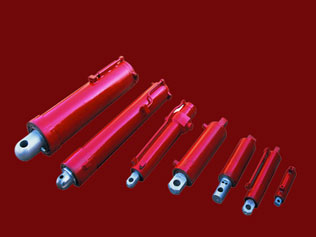

Cilindro hidráulico de ingeniería ha formado en series. La escala del gato es de φ63-φ230 mm, la de columna telescópica única es de φ125-φ500 mm, la de columna telescópica doble es de φ140/105-φ400/310 mm.
Parámetros técnicos de columna telescópica única:
|
Tipo |
Orificio del cilindro (mm) |
Resistencia de trabajo (MPa) |
Empuje (KN) |
Fuerza de tracción (KN) |
|
φ50 |
50/32 |
31,5 |
61,8 |
36,5 |
|
φ63 |
63/45 |
31,5 |
98 |
48 |
|
φ80 |
80/45 |
31,5 |
158 |
108 |
|
φ100 |
100/60 |
31,5 |
247 |
158 |
|
φ110 |
110/70 |
31,5 |
299 |
178 |
|
φ125 |
125/70 |
31,5 |
385 |
265 |
|
φ140 |
140/85 |
31,5 |
484 |
306 |
|
φ160 |
160/105 160/85 |
31,5 31,5 |
632 178 |
360 453 |
|
φ180 |
180/120 |
31,5 |
800 |
445 |
|
φ200 |
200/120 200/105 |
31,5 |
990 990 |
663 717 |
|
φ230 |
230/140 |
31,5 |
1300 |
824 |
Parámetros técnicos de columna telescópica doble:
|
Tipo |
Diámetro de columna (mm) |
Capacidad de carga nominal (KN) |
Carga de ajuste (KN) (P=31.5Mpa) |
Fuerza de retorno (KN)(P=31.5Mpa) |
|
140/105 |
130/85 |
530-600 |
cilindro Ⅰ：212.1 cilindro Ⅱ：272.6 |
cilindro Ⅰ：66.8 cilindro Ⅱ：94 |
|
160/125 |
150/105 |
710-800 |
cilindro Ⅰ：246.6 cilindro Ⅱ：386.4 |
cilindro Ⅰ：76.7 cilindro Ⅱ：113.7 |
|
180/140 |
170/120 |
900-1000 |
cilindro Ⅰ：316.5 cilindro Ⅱ：484.7 |
cilindro Ⅰ：86.5 cilindro Ⅱ：128.6 |
|
200/160 |
190/130 |
1120-1250 |
cilindro Ⅰ：356.1 cilindro Ⅱ：633 |
cilindro Ⅰ：96.4 cilindro Ⅱ：215.1 |
|
230/180 |
220/160 |
1400-1700 |
cilindro Ⅰ：506.9 cilindro Ⅱ：801.2 |
cilindro Ⅰ：111.3 cilindro Ⅱ：168.1 |
|
250/200 |
240/185 |
1700-2000 |
cilindro Ⅰ：556.4 cilindro Ⅱ：989.1 |
cilindro Ⅰ：121.2 cilindro Ⅱ：142.8 |
|
280/200 |
260/185 |
2120-2500 |
cilindro Ⅰ：949.5 cilindro Ⅱ：989.1 |
cilindro Ⅰ：267 cilindro Ⅱ：142.8 |
|
320/230 |
290/210 |
2800-3150 |
cilindro Ⅰ：1224 cilindro Ⅱ：1308.7 |
cilindro Ⅰ：452,7 cilindro Ⅱ：217.7 |
|
360/270 |
340/230 |
3550-4000 |
cilindro Ⅰ：1402.1 cilindro Ⅱ：1802.6 |
cilindro Ⅰ：346,2 cilindro Ⅱ：494.6 |
|
400/310 |
380/290 |
4622-5550 |
cilindro Ⅰ：2376.3 cilindro Ⅱ：1580.1 |
cilindro Ⅰ：571,2 cilindro Ⅱ：296.7 |
