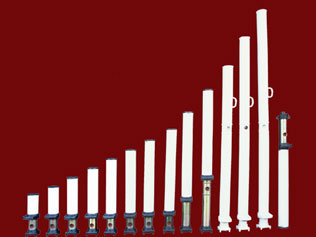

La palanca hidráulica tipo DW, es palanca de tipo fricción constante debido al suministro de fluido externo, utilizada con el cápiz de acero del tipo HDJA o HDJC, y utiliza para el soporte del cápiz que sostiene el techo del manto de carbón en las explotaciones tipo tajo largo, también se utiliza para el soporte de los techos en la minería mecanizada que requiera entibación temporal.
Hay dos series de palancas hidráulicas de acuerdo al diámetro del cilindro: de φ100 y de φ110.
Parámetros técnicos de palanca hidráulica de φ100:
|
Tipo |
Presión de trabajo nominal (KN) |
Presión hidráulica nominal (MPa) |
Carga de ajuste (KN) |
Presión de líquidos de estación de bombeo (MPa) |
Altura max. (mm) |
Altura min. (mm) |
Carrera de trabajo (mm) |
Diámetro de cilindro (mm) |
Fluidos usados |
Peso (kg) |
|
DW35-20/100 |
200 |
25,5 |
118-157 |
15-20 |
3500 |
2700 |
800 |
100 |
MD10 emulsionante 1-2% emulsión |
88 |
|
DW31.5-20/100 |
200 |
25,5 |
118-157 |
15-20 |
3150 |
2350 |
800 |
100 |
78,8 |
|
|
DW28-25/100 |
250 |
31,8 |
118-157 |
15-20 |
2800 |
2000 |
800 |
100 |
70 |
|
|
DW25-25/100 |
250 |
31,8 |
118-157 |
15-20 |
2500 |
1700 |
800 |
100 |
58 |
|
|
DW22-30/100 |
300 |
38,2 |
118-157 |
15-20 |
2240 |
1440 |
800 |
100 |
55 |
|
|
DW20-30/100 |
300 |
38,2 |
118-157 |
15-20 |
2000 |
1240 |
760 |
100 |
51,8 |
|
|
DW18-30/100 |
300 |
38,2 |
118-157 |
15-20 |
1800 |
1110 |
690 |
100 |
47 |
|
|
DW16-30/100 |
300 |
38,2 |
118-157 |
15-20 |
1600 |
1005 |
595 |
100 |
43,5 |
|
|
DW14-30/100 |
300 |
38,2 |
118-157 |
15-20 |
1400 |
9000 |
500 |
100 |
40 |
|
|
DW12-30/100 |
300 |
38,2 |
118-157 |
15-20 |
1200 |
792 |
408 |
100 |
36,3 |
|
|
DW10-30/100 |
300 |
38,2 |
118-157 |
15-20 |
1000 |
685 |
315 |
100 |
32 |
|
|
DW08-30/100 |
300 |
38,2 |
118-157 |
15-20 |
800 |
578 |
222 |
100 |
28,2 |
|
|
DW06-30/100 |
300 |
38,2 |
118-157 |
15-20 |
630 |
485 |
145 |
100 |
25,1 |
Parámetros técnicos de palanca hidráulica de φ110:
|
Tipo |
Presión de trabajo nominal (KN) |
Presión hidráulica nominal (MPa) |
Carga de ajuste (KN) |
Presión de líquidos de estación de bombeo (MPa) |
Altura max. (mm) |
Altura min. (mm) |
Carrera de trabajo (mm) |
Diámetro de cilindro (mm) |
Fluidos usados |
Peso (kg) |
|
DW45-25/110 |
250 |
26.3.1 |
143-190 |
15-20 |
4500 |
3216 |
1284 |
110 |
MD10 emulsionante 1-2% emulsión |
138,0 |
|
DW40-25/110 |
250 |
26,3 |
143-190 |
15-20 |
4000 |
2966 |
1034 |
110 |
126,0 |
|
|
DW35-30/110 |
300 |
31,6 |
143-190 |
15-20 |
3500 |
2620 |
880 |
110 |
113,0 |
|
|
DW31.5/-30/110 |
300 |
31,6 |
143-190 |
15-20 |
3150 |
2270 |
880 |
110 |
103,0 |
|
|
DW28-30/110 |
300 |
31,6 |
143-190 |
15-20 |
2800 |
1920 |
880 |
110 |
95,0 |
|
|
DW25-40/110 |
400 |
42,1 |
143-190 |
15-20 |
2500 |
1629 |
871 |
110 |
81,8 |
|
|
DW22-40/110 |
400 |
42,1 |
143-190 |
15-20 |
2240 |
1369 |
871 |
110 |
76,6 |
|
|
DW20-40/110 |
400 |
42,1 |
143-190 |
15-20 |
2000 |
1247 |
753 |
110 |
70,8 |
|
|
DW18-40/110 |
400 |
42,1 |
143-190 |
15-20 |
1800 |
1122 |
678 |
110 |
65,0 |
|
|
DW16-40/110 |
400 |
42,1 |
143-190 |
15-20 |
1600 |
1016 |
584 |
110 |
59,5 |
|
|
DW14-40/110 |
400 |
42,1 |
143-190 |
15-20 |
1400 |
910 |
490 |
110 |
54,5 |
|
|
DW12-40/110 |
400 |
42,1 |
143-190 |
15-20 |
1200 |
803 |
397 |
110 |
, 49.0 |
|
|
DW10-40/110 |
400 |
42,1 |
143-190 |
15-20 |
1000 |
696 |
304 |
110 |
44,0 |
|
|
DW08-40/110 |
400 |
42,1 |
143-190 |
15-20 |
800 |
588 |
212 |
110 |
38,8 |
|
|
DW06-40/110 |
400 |
42,1 |
143-190 |
15-20 |
630 |
495 |
135 |
110 |
34,2 |
|
|
DW35-200/100L |
200 |
20,8 |
190 |
15-20 |
3500 |
2500 |
1000 |
110 |
131,0 |
|
|
DW38-200/100L |
200 |
20,8 |
190 |
15-20 |
3800 |
2800 |
1000 |
110 |
139,0 |
|
|
DW40-200/100L |
200 |
20,8 |
190 |
15-20 |
4000 |
3000 |
1000 |
110 |
144,8 |
|
|
DW42-200/100L |
200 |
20,8 |
190 |
15-20 |
4200 |
3200 |
1000 |
110 |
150,4 |
|
|
DW45-200/100L |
200 |
20,8 |
190 |
15-20 |
4500 |
3500 |
1000 |
110 |
158,6 |
