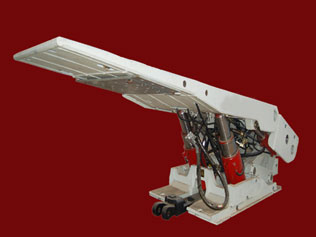

Características de soporte hidráulico para la veta fina de carbón: viga superior y escudo tienen la placa lateral de protección unidireccional, el diseño del tablero inferior es tipo de deslizamiento, que tiene buena aplicabilidad, se utiliza lámina de acero de alta resistencia, alta confiabilidad y alta durabilidad. La estructura de cuatro barras de conexión se caracteriza por el tamaño compacto, peso ligero y buena estabilidad.
Parámetros técnicos
|
Modelo |
Resistencia al trabajo (kn) |
Fuerza de soporte (kn) |
Longitud de soporte (mm) |
Distancia del centro (mm) |
Resistencia de soporte (MPa) |
|
ZY2400/5.5/12 |
2400 |
2182 |
550-1200 |
1500 |
0.20-0.25 |
|
ZY2400/06/13 |
2400 |
2182 |
600-1300 |
1500 |
0.28-0.32 |
|
ZY2400/07/14 |
2400 |
2182 |
700-1400 |
1500 |
0.26-0.30 |
|
ZY2400/7.5/14 |
2400 |
2182 |
750-1400 |
1500 |
0.26-0.30 |
|
ZY2400/07/15 |
2400 |
2182 |
750-1500 |
1500 |
0.25-0.30 |
|
ZY2400/08/16 |
2400 |
2182 |
800-1600 |
1500 |
0.30-0.35 |
|
ZY2600/07/14 |
2600 |
2182 |
700-1400 |
1500 |
0.32-0.36 |
|
ZY2600/07/15 |
2600 |
2182 |
700-1500 |
1500 |
0.30-0.35 |
|
ZY2600/08/17 |
2600 |
2182 |
800-1700 |
1500 |
0.34-0.38 |
|
ZY2800/06/13 |
2800 |
2182 |
600-1300 |
1500 |
0.32-0.38 |
|
ZY2800/07/15 |
2800 |
2182 |
700-1500 |
1500 |
0.34-0.40 |
|
ZY3000/6.5/13 |
3000 |
2617 |
650-1300 |
1500 |
0.35-0.40 |
|
ZY3000/07/15 |
3000 |
2617 |
700-1500 |
1500 |
0.35-0.40 |
|
ZY3200/6.5/13 |
3200 |
2617 |
650-1300 |
1500 |
0.34-0.40 |
|
ZY3200/07/15 |
3200 |
2617 |
700-1500 |
1500 |
0.36-0.42 |
|
ZY3200/08/17 |
3200 |
2617 |
800-1700 |
1500 |
0.38-0.42 |
|
ZY3600/07/15X |
3600 |
3094 |
700-1500 |
1500 |
0.40-0.45 |
|
ZY3600/07/15D |
3600 |
3094 |
700-1500 |
1500 |
0.40-0.45 |
|
ZY3600/08/16 |
3600 |
3094 |
800-1600 |
1500 |
0.42-0.48 |
|
ZY3800/6.5/13 |
3800 |
3094 |
650-1300 |
1500 |
0.40-0.45 |
|
ZY3800/07/15 |
3800 |
3094 |
700-1500 |
1500 |
0.42-0.48 |
|
ZY3800/08/16 |
3800 |
3094 |
800-1600 |
1500 |
0.44-0.50 |
|
ZY4000/07/14 |
4000 |
3094 |
700-1400 |
1500 |
0.45-0.50 |
|
ZY4000/08/15 |
4000 |
3094 |
800-1500 |
1500 |
0.46-0.52 |
|
ZY4000/08/16 |
4000 |
3094 |
800-1600 |
1500 |
0.46-0.51 |
|
ZY4400/07/14 |
4400 |
3879 |
700-1400 |
1500 |
0.50-0.55 |
|
ZY4400/08/16 |
4400 |
3879 |
800-1600 |
1500 |
0.52-0.56 |
|
ZY4400/8.5/17 |
4400 |
3879 |
850-1700 |
1500 |
0.55-0.60 |
|
ZY4600/07/14 |
4600 |
3879 |
700-1400 |
1500 |
0.55-0.60 |
|
ZY4600/08/15 |
4600 |
3879 |
800-1500 |
1500 |
0.56-0.62 |
|
ZY5000/07/14 |
5000 |
3879 |
700-1400 |
1500 |
0.65-0.72 |
|
ZY5100/07/15 |
5100 |
3879 |
700-1500 |
1500 |
0.68-0.75 |
