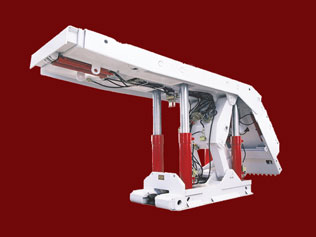

Características: Tiene 4 columnas que soportan y refugian la posición baja, cuenta con soporte estable, poco perdidas, bueno efecto de trabajo, explotación a espesa capa, alta eficiencia. Se emplea para la dureza promedio de la veta de carbón y la buena veta espesa de carbón con buen crecimiento de empalme y fisura.
Parámetros Técnicos
|
Tipo |
Resistencia de trabajo (kn) |
Fuerza de soporte inicial (kn) |
Longitud de soporte (mm) |
Distancia del eje (mm) |
Resistencia de soporte (MPa) |
|
ZF2200/16/24 |
2200 |
1808 |
1600-2400 |
1250 |
0,48-0.55 |
|
ZF2800/16/24 |
2800 |
2534 |
1600-2400 |
1250 |
0,55-0.60 |
|
ZF2800/16/24 |
2800 |
2534 |
1600-2400 |
1500 |
0,46-0.52 |
|
ZF3200/16,5/25 |
3200 |
2860 |
1650-2500 |
1250 |
0,58-0.62 |
|
ZF3200/16/26 |
3200 |
2860 |
1600-2600 |
1500 |
0,50-0.55 |
|
ZF3800/16/26 |
3800 |
3206 |
1600-2600 |
1500 |
0,55-0.60 |
|
ZF4000/16/26 |
4000 |
3206 |
1600-2600 |
1500 |
0,56-0.62 |
|
ZF4000/17/28 |
4000 |
3206 |
1700-2800 |
1500 |
0,56-0.62 |
|
ZYF4000/17/28 |
4000 |
3094 |
1700-2800 |
1500 |
0,55-0.60 |
|
ZF4200/17/28 |
4200 |
3958 |
1700-2800 |
1500 |
0,58-0.65 |
|
ZF4800/17/32 |
4800 |
3958 |
1700-3200 |
1500 |
0,65-0.70 |
|
ZF5000/17,5/28 |
5000 |
3958 |
1750-2800 |
1500 |
0,68-0.72 |
|
ZF5000/17/32 |
5000 |
3958 |
1700-3200 |
1500 |
0,68-0.72 |
|
ZF 6000/18/33 |
6000 |
5235 |
1800-3300 |
1500 |
0,70-0.76 |
|
ZF6200/18/35 |
6200 |
5235 |
1800-3500 |
1500 |
0,68-0.75 |
|
ZF6800/17/32 |
6800 |
6185 |
1700-3200 |
1500 |
0,82-0.90 |
|
ZF6800/20/32 |
6800 |
6185 |
2000-3200 |
1500 |
0,80-0.88 |
|
ZF7200/20/32 |
7200 |
6185 |
2000-3200 |
1500 |
0,90-0.95 |
|
ZF8000/20/38 |
8000 |
6185 |
2000-3800 |
1500 |
0,94-0.98 |
|
ZF8400/22/36 |
8400 |
6185 |
2200-3600 |
1500 |
0,95-1.01 |
|
ZYF8500/18/35 |
8500 |
6412 |
1800-3500 |
1750 |
0,90-0.96 |
|
ZF10000/20/40 |
10000 |
7758 |
2000-4000 |
1750 |
1,05-1.10 |
|
ZF12000/24/45 |
12000 |
10133 |
2400-4500 |
1750 |
1,10-1.18 |
|
ZF13000/25/50 |
13000 |
10133 |
2500-5000 |
1750 |
1,20-1.27 |
|
ZF15000/26/55 |
15000 |
12825 |
2600-5500 |
1750 |
1,35-1.42 |
