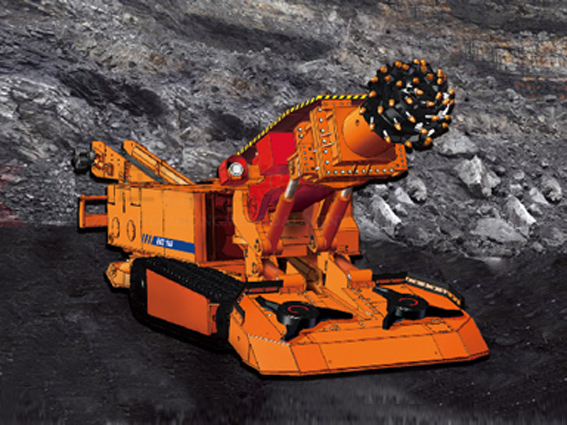

Introducciones de producto
Principalmente se utiliza para la excavación en el túnel de medio carbón (combinación de roca y carbón) y en la sección grande de túnel, también es aplicable para la excavación en otros minería y túneles de ingenio en las condiciones similares. Gradiente de túnel aplicable es entre －25° y＋18°. El extremo de la rozadora puede conectar con el transportador segundo o directamente conectar con el carro de extracción. Usuarios pueden dar pedidos según sus requisitos..
Ventajas:
Tiene el motor de velocidad doble y potencia constante, el par grande de torsión de cabeza de corte, la buena capacidad de cortar rocas.
Las piezas hidráulicas principales se emplean marcas importadas que tienen alta confiabilidad y rendimiento estable.
Con el equipo de asistente de marcha---cabrestante hidráulico de gran potencia, el movimiento es más estable y conveniente.
El diseño nuevo de la placa de pala de succión reduce encharcamiento delante del equipo al bajar de la montaña y la acción de transporte se hace más fácil.
El sistema de variación hidráulica se puede distribuir bien según las necesidades diferentes, se puede guardar energía y se puede mejorar la eficiencia de trabajo.
Las partes de marcha de tipo fricción (sin ruedas) tienen características de posibilidad baja de fracaso y alta confiabilidad.
Rascador de inclinación puede resolver el problema de material deslizable en inclinación grande y aumentar la capacidad de transporte.
Con peso de 52-55 en total, la máquina es muy estable y confiable.
Parámetro
|
Rendimiento |
Modelo |
EBZ160 |
|
Dimensión(m) |
12,6×2,8×1,85 |
|
|
Altura/ancho de excavación localizada max. (m) |
4,5/5,6 |
|
|
Resistencia a la compresión del corte económico de roca de dirección única (MPa) |
≤80 |
|
|
Profundidad de corte (mm) |
250 |
|
|
Distancia al suelo (mm) |
250 |
|
|
Gradiente adecuado de túnel(°) |
-25~±18 |
|
|
Presión del suelo(MPa) |
0,14 |
|
|
Peso(t) |
55 |
|
|
Potencia nominal(KW) |
270 |
|
|
Tensión de alimentación (V) |
1140 |
|
|
Partes de corte |
Potencia de la máquina de corte(kW) |
160/160 |
|
Velocidad rotativa de cabezal del corte (r/min) |
65/32 |
|
|
Fuerza promedia de palo individual (N) |
3800/7600 |
|
|
Partes de marcha |
Estructura de marcha |
El reductor de velocidad al caminar y motor integrado altamente |
|
Velocidad de marcha (m/min) |
0-7.6 |
|
|
Sistema hidráulico |
Tipo de sistema |
Sistema variable de potencia constante de carga sensible |
|
Presión nominal (MPa) |
20 |
|
|
Potencia de motor de estación de bombeo (Kw) |
110 |
|
|
Volumen eficiente de tanque de aceite (L) |
630 |
|
|
Partes de transporte |
Modo de carga |
Rueda estrellada independiente |
|
Modo de transporte |
Rascador de cintas de ambos lados |
|
|
Ancho de la pala de carga (m) |
2,8 |
|
|
Velocidad rotativa de rueda estrellada(r/min) |
29 |
|
|
Velocidad de cadenas del transporte (m/min) |
60 |
|
|
Capacidad instalada(m³/h) |
240 |
|
|
Sistema de agua |
Modo de eliminación de polvo |
Pulverización interior y exterior |
|
Presión de suministro de agua (MPa) |
3-8 |
|
|
Flujo (L/min) |
≥100 |
|
|
Partes no desmontables max. |
Tamaño de partes no desmontables max. (m) |
3,06×1,18×1,442 |
|
Peso de partes no desmontables max. (t) |
4,91 |
