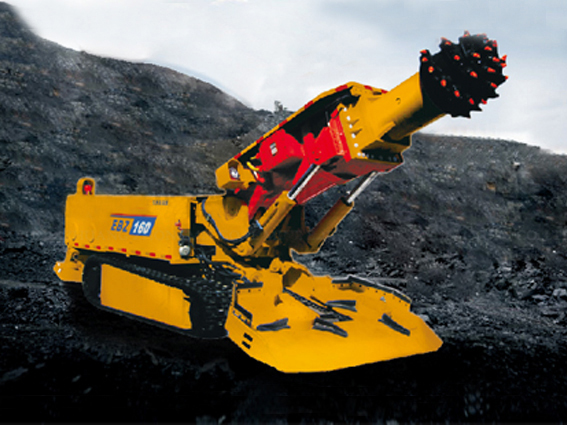

Introducciones de producto
Principalmente se utiliza para la excavación en el túnel de medio carbón (combinación de roca y carbón) y en la sección grande de túnel, también es aplicable para la excavación en otros minería y túneles de ingenio en condiciones similares. La máquina de corte con la potencia constante de doble velocidad refuerza la fuerza de corte. La fuerza de palo individual es grande. El sistema de presión hidráulica se emplea la bomba variable de carga sensible de Germany Rexroth con la potencia constante que se puede reducir el consumo de energía. El sistema de control eléctrico inteligente tiene adaptación de potencia automática y sistema avanzado de diagnóstico con funciones de protección de aumento de temperatura, protección contra sobrecarga y escasez de agua.
Ventajas:
1 Parte de corte y bomba de aceite se adoptan los equipos de Fushun Coal Mine.
2 Bomba de doble pistón se adopta Germany Rexroth.
3 Motor de rueda estrellada se emplea la marca de fama internacional.
4 El primer Motor se utiliza la marca de fama internacional.
5 Válvulas de control de direcciones múltiples se utiliza las deGermany Rexroth.
6 El rodamiento principal se utiliza el de Swedish SKF.
7. La juntura hidráulica se adopta American Eaton.
8 El cierre principal se adopta Swedish Trelleborg.
9. El rodamiento rotativo se emplea la marca de fama doméstica.
10. La caja de control eléctrico se utiliza el sistema especial de control eléctrico inteligente.
11. El sistema de control eléctrico se adopta el control inteligente de PLC, los componentes principales son ofrecido por Siemens.
12. El perno principal se adopta perno de alta resistencia con niveles de 10.9. Se emplea el cierre especial y medidas de anti-corrosión.
Parámetro
|
Rendimiento |
Modelo |
EBZ160 |
|
Dimensión(m) |
9,63×2,8×1,85 |
|
|
Altura/ancho de excavación localizada max. (m) |
4,5/5,6 |
|
|
Resistencia a la compresión del corte económico de roca de dirección única (MPa) |
≤80 |
|
|
Profundidad de corte (mm) |
250 |
|
|
Distancia al suelo (mm) |
250 |
|
|
Gradiente adecuado de túnel(°) |
±18 |
|
|
Presión del suelo(MPa) |
0,14 |
|
|
Peso(t) |
52 |
|
|
Potencia nominal(KW) |
285 (incluido segundo motor 15Kw) |
|
|
Tensión de alimentación (V) |
1140 |
|
|
Partes de corte |
Potencia de la máquina de corte(kW) |
160/160 |
|
Velocidad rotativa de cabezal del corte (r/min) |
65/32 |
|
|
Fuerza promedia de palo individual (N) |
3800/7600 |
|
|
Partes de marcha |
Estructura de marcha |
El reductor de velocidad al caminar y motor integrado altamente |
|
Velocidad de marcha (m/min) |
0-7.6 |
|
|
Sistema hidráulico |
Tipo de sistema |
Sistema variable de potencia constante de carga sensible |
|
Presión nominal (MPa) |
20 |
|
|
Potencia de motor de estación de bombeo (Kw) |
110 |
|
|
Volumen eficiente de tanque de aceite (L) |
630 |
|
|
Partes de transporte |
Modo de carga |
Rueda estrellada independiente |
|
Modo de transporte |
Rascador de cintas de ambos lados |
|
|
Ancho de la pala de carga (m) |
2,8 |
|
|
Velocidad rotativa de rueda estrellada(r/min) |
29 |
|
|
Velocidad de cadenas del transporte (m/min) |
60 |
|
|
Capacidad instalada(m³/h) |
240 |
|
|
Sistema de agua |
Modo de eliminación de polvo |
Pulverización interior y exterior |
|
Presión de suministro de agua (MPa) |
3-8 |
|
|
Flujo (L/min) |
≥100 |
|
|
Partes no desmontables max. |
Tamaño de partes no desmontables max. (m) |
3,06×1,18×1,442 |
|
Peso de partes no desmontables max. (t) |
4,91 |
