Introducciones de producto

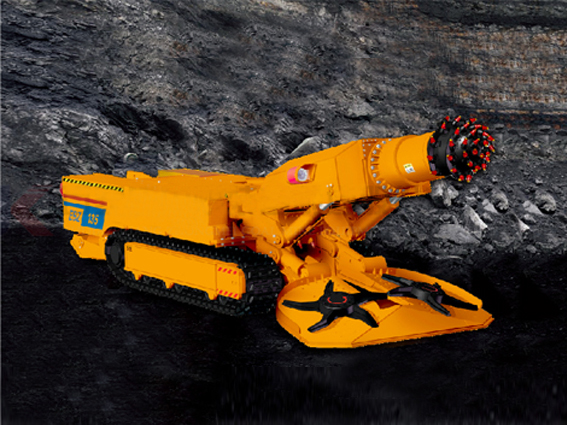

Tunelera EBZ135 es de tipo cantiléver de gran sección longitudinal de corte. Tiene dispositivo de soporte para mejorar la estabilidad. Se utiliza el motor hidráulico de par de torsión máximo de velocidad baja para impulsar el primer transportador y la parte de placa de extracción, con el propósito de disminuir los daños. Las partes de marcha se adoptan el motor hidráulico, placa de rascador de cadena se utiliza el dispositivo de tensión que se compone con el muelle y el cilindro de aceite.
Características principales
La cabeza de corte cuenta con tres tipos de velocidad para cambiar, control de corte con potencia constante; soporte de suspensión soporta parte de marcha; tiene el sistema hidráulico de variación de carga sensible, el sistema de lubricación centralizada, controlador lógico programable, interfaz en chino y inglés, y la potencia constante controla válvula múltiple-direccional.
Ventajas:
1 La máquina de corte se utiliza la marca de fama doméstica
2 La bomba de aceite del motor se utiliza la máquina de Fushun Coal Mine
3 La bomba de aceite hidráulica se utiliza American Danfoss
4 El motor de la rueda estrellada se utiliza Italian Intermot
5 El primer motor se utiliza Italian Intermot
6 Las válvulas múltiple-direccionales se utilizan German Harvey
7 El rodamiento principal se utiliza Swedish SKF.
8 El conjunto hidráulico se utiliza American Eaton.
9 El cierre principal se utiliza Swedish Trelleborg
10 El rodamiento rotativo se utiliza la marca de fama doméstica.
11 El cuadro eléctrico se utiliza el sistema especial de control eléctrico inteligente.
12 El sistema de control eléctrico se utiliza el controlador lógico programable inteligente, los componentes principales son ofrecido por Siemens.
13 El perno principal se utiliza el perno de alta resistencia de nivel de 10.9 con el cierre especial y la medida anticorrosiva.
Parámetro
|
Rendimiento |
Modelo |
EBZ135 |
|
Dimensión(m) |
9,63×2,8×1,85 |
|
|
Altura/ancho de excavación localizada max. (m) |
4,5/5,6 |
|
|
Resistencia a la compresión del corte económico de roca de dirección única (MPa) |
≤80 |
|
|
Profundidad de corte (mm) |
250 |
|
|
Distancia al suelo (mm) |
250 |
|
|
Gradiente adecuado de túnel(°) |
±20 |
|
|
Presión del suelo(MPa) |
0,13 |
|
|
Peso(t) |
40 |
|
|
Potencia nominal(KW) |
221 (incluido segundo motor) |
|
|
Tensión de alimentación (V) |
1140/660 |
|
|
Partes de corte |
Potencia de corte(KW) |
160/160 |
|
Velocidad rotativa de cabezal del corte (r/min) |
92/46/23 |
|
|
Cantidad de expansión de cabezal de corte (mm) |
500 |
|
|
Partes de marcha |
Estructura de marcha |
Tractores de oruga |
|
Velocidad de marcha (m/min) |
0-6.0 |
|
|
Sistema hidráulico |
Modo de freno |
Frenado disco de fricción mecánico |
|
Presión nominal (MPa) |
18 |
|
|
Potencia de motor de estación de bombeo (Kw) |
75 |
|
|
Volumen eficiente de tanque de aceite (L) |
710 |
|
|
Partes de transporte |
Modo de carga |
Rueda estrellada independiente |
|
Modo de transporte |
Rascador de cintas de ambos lados |
|
|
Ancho de la pala de carga (m) |
2,8 |
|
|
Velocidad rotativa de rueda estrellada(r/min) |
31 |
|
|
Velocidad de cadenas del transporte (m/min) |
54 |
|
|
Capacidad de carga(m³/h) |
192 |
|
|
Sistema de agua |
Modo de eliminación de ceniza |
Pulverización interior y exterior |
|
Presión de suministro de agua (MPa) |
3-8 |
|
|
Flujo (L/min) |
≥100 |
|
|
Partes no desmontables max. |
Tamaño de partes no desmontables max. (m) |
3,06×1,85×1,42 |
|
Peso de partes no desmontables max. (t) |
7,3 |
|
|
Soporte avanzado (equipo opcional) |
Fuerza de soporte max. (t) |
2 |
|
Cabrestante hidráulico (equipo opcional) |
Tensión de una sola inclinación max. (t) |
15 |
