Introducciones de producto

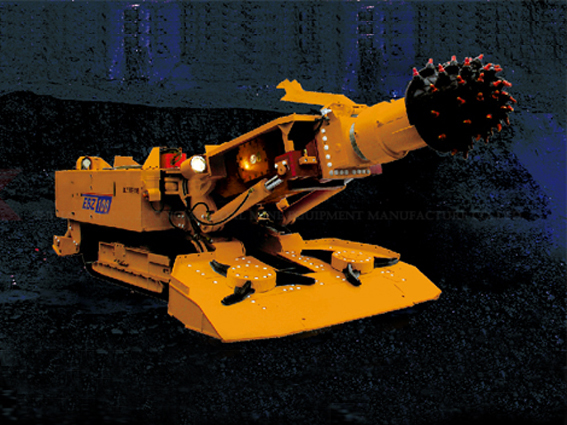

Tunelera ECZ100 utiliza estructura avanzada de extranjero y combina con las condiciones geológicas del momento de nuestra minería de carbón. La máquina consulta ampliamente el tipo avanzado de extranjero, intenta hacerla mejor, y hacerla económica, práctica, segura y confiable. Esta máquina es adecuada para la tunelización en la sección arbitraria de callejón de carbón, medio callejón de carbón y paseos suaves de roca de tunelización. El nivel de la dureza de roca económica f≤6.
Ventajas:
1 Máquina de corte utiliza los equipos de Fushun Coal Mine.
2 El motor de la bomba de aceite utiliza la marca famosa doméstica
3 La bomba de aceite hidráulica utiliza la marca famosa doméstica
4 El motor de la rueda estrellada utiliza la marca famosa doméstica
5 El primer motor utiliza la marca famosa doméstica
6 Válvulas de múltiples direcciones utilizan la marca famosa de Italia.
7 El rodamiento principal utiliza Swedish SKF.
8 La juntura hidráulica utiliza American Eaton.
9 El precinto principal es ofrecido por Taiwan Hansheng.
10 El rodamiento rotativo utiliza la marca famosa doméstica.
11 El cuadro eléctrico utiliza un sistema especial de control eléctrico inteligente.
12 El sistema de control eléctrico utiliza el controlador lógico programable inteligente, los componentes principales son ofrecido por Siemens.
13 El perno principal utiliza el perno de alta resistencia del nivel de 10.9 con el cierre especial y la medida anticorrosiva.
Parámetro
|
Rendimiento |
Modelo |
EBZ100(telescópico) |
EBZ100(no telescópico） |
|
Dimensión(m) |
8,2×2,8×1,85 |
8,58×2,8×1,8 |
|
|
Altura/ancho de excavación localizada max. (m) |
4,63/5,3 |
4,55/4,98 |
|
|
Resistencia a la compresión del corte económico de roca de dirección única (MPa) |
≤60 |
≤60 |
|
|
Profundidad de corte (mm) |
220 |
220 |
|
|
Distancia al suelo (mm) |
180 |
180 |
|
|
Gradiente adecuado de túnel(°) |
±18 |
±18 |
|
|
Presión al suelo(MPa) |
0,12 |
0,12 |
|
|
Peso(t) |
29 |
28 |
|
|
Potencia nominal(KW) |
156 (incluido segundo motor) |
156 (incluido segundo motor) |
|
|
Tensión de alimentación (V) |
1140/660 |
1140/660 |
|
|
Partes de corte |
Potencia de corte(KW) |
100 |
|
|
Velocidad rotativa de cabezal del corte (r/min) |
46 |
100 |
|
|
Cantidad de expansión de cabezal de corte |
510 |
46 |
|
|
Fuerza promedia de palo individual (N) |
4200 |
4200 |
|
|
Partes de marcha |
Modo marcha |
Tractores de oruga |
Tractores de oruga |
|
Velocidad de marcha (m/min) |
0-7.5 |
0-7.5 |
|
|
Modo de freno |
Frenado disco de fricción mecánico |
Frenado disco de fricción mecánico |
|
|
Sistema hidráulico |
Presión nominal (MPa) |
16 |
16 |
|
Potencia de motor de estación de bombeo (Kw) |
45 |
45 |
|
|
Volumen eficiente de tanque de aceite (L) |
350 |
350 |
|
|
Modo de transporte |
Modo de carga |
Rueda estrellada independiente |
Rueda estrellada independiente |
|
Modo de transporte |
Raspador de cadena doble lateral |
Raspador de cadena doble lateral |
|
|
Ancho de la pala de carga (m) |
2,8 |
2,8 |
|
|
Velocidad del rueda estrellada (r/min) |
27 |
27 |
|
|
Velocidad de cadenas del transporte (m/min) |
59 |
59 |
|
|
Capacidad de carga(m³/h) |
180 |
180 |
|
|
Sistema de agua |
Modo de eliminación de cenizas |
Pulverización interior y exterior |
Pulverización interior y exterior |
|
Presión de suministro de agua (MPa) |
3-8 |
3-8 |
|
|
Flujo (L/min) |
≥60 |
≥60 |
|
|
Partes no desmontables max. |
Tamaño de partes no desmontables max. (m) |
2,99×0,96×1,35 |
2,99×0,96×1,35 |
|
Peso de partes no desmontables max. (t) |
3,356 |
3,356 |
