Introducciones de producto

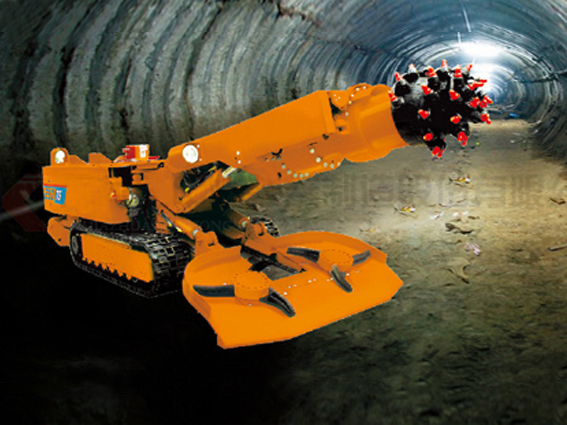

Tunelera EBZ75 es diseñada para el túnel de tamaño pequeño y medio. Las características principales son los siguientes: peso moderado, baja presión al suelo, buena capacidad de ascensión, apariencia pequeña, gran potencia de corte, rendimiento estable, operación y mantenimiento fácil, alta eficiencia de producción,y dureza de corte económico f≤5.
Ventajas:
1 Máquina de corte se utiliza los equipos de Fushun Coal Mine.
2 El motor de la bomba de aceite se utiliza la marca famosa doméstica
3 La bomba de aceite hidráulica se utiliza la marca famosa doméstica
4 El motor de la rueda estrellada se utiliza la marca famosa doméstica
5 El primer motor se utiliza la marca famosa doméstica
6 Válvulas de múltiples direcciones utilizan la marca famosa de Italia.
7 El rodamiento principal se utiliza Swedish SKF.
8 La juntura hidráulica se utiliza American Eaton.
9 El precinto principal es ofrecido por Taiwan Hansheng.
10 El rodamiento rotativo se utiliza la marca famosa doméstica.
11 El cuadro eléctrico se utiliza un sistema especial de control eléctrico inteligente.
12 El sistema de control eléctrico se utiliza el controlador lógico programable inteligente, los componentes principales son ofrecido por Siemens.
13 El perno principal utiliza el perno de alta resistencia del nivel de10.9 con el cierre especial y la medida anticorrosiva.
Parámetro
|
Rendimiento |
Modelo |
EBZ75(telescópico) |
EBZ75(no telescópico） |
|
Dimensión(m) |
7,4×2,0×1,5 |
7,4×2,0×1,2 |
|
|
Altura/ancho de excavación localizada max. (m) |
4,2/4,7 |
3,5/4,2 |
|
|
Resistencia a la compresión del corte económico de roca de dirección única (MPa) |
≤50 |
≤50 |
|
|
Profundidad de corte (mm) |
200 |
200 |
|
|
Distancia al suelo (mm) |
180 |
180 |
|
|
Gradiente adecuado de túnel (°) |
±18 |
±18 |
|
|
Presión del suelo (MPa) |
0,12 |
0,12 |
|
|
Peso(t) |
20 |
20 |
|
|
Potencia nominal(KW) |
116 (incluido segundo motor) |
116 (incluido segundo motor) |
|
|
Tensión de alimentación (V) |
1140/660 |
1140/660 |
|
|
Partes de corte |
Potencia de corte(KW) |
75 |
75 |
|
Velocidad rotativa de cabezal del corte (r/min) |
46 |
46 |
|
|
Cantidad de expansión de cabezal de corte (mm) |
400 |
-- |
|
|
Fuerza promedia de cortador único (N) |
3900 |
3900 |
|
|
Partes de marcha |
Modo marcha |
tractores oruga |
tractores oruga |
|
Velocidad de marcha (m/min) |
0-8.5 |
0-8.5 |
|
|
Modo de freno |
Frenado disco de fricción mecánico |
Frenado disco de fricción mecánico |
|
|
Sistema hidráulico |
Presión nominal (MPa) |
16 |
16 |
|
Potencia de motor de estación de bombeo (Kw) |
30 |
30 |
|
|
Volumen eficiente de tanque de aceite (L) |
250 |
250 |
|
|
Partes de transporte |
Modo de carga |
Rueda estrellada independiente |
Rueda estrellada independiente |
|
Modo de transporte |
Raspador de cadena doble lateral |
Raspador de cadena doble lateral |
|
|
Ancho de la pala de carga (m) |
2,0 |
2,0 |
|
|
Velocidad rotativa de rueda estrellada(r/min) |
25 |
25 |
|
|
Velocidad de cadenas del transporte (m/min) |
60 |
60 |
|
|
Capacidad de carga(m³/h) |
150 |
150 |
|
|
Sistema de agua |
Modo de eliminación de ceniza |
Pulverización interior y exterior |
Pulverización interior y exterior |
|
Presión de suministro de agua (MPa) |
3-8 |
3-8 |
|
|
Flujo (L/min) |
≥50 |
≥50 |
|
|
Partes no desmontables max. |
Tamaño de partes no desmontables max. (m) |
2,85×0,76×1,1 |
3,0×1,1×1,16 |
|
Peso de partes no desmontables max. (t) |
2,02 |
2,73 |
