Aplicación

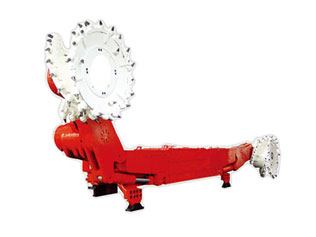

Rozadora MG300/730-WD es adecuada para el frente de la veta de carbón semi espesa de extracción general. Altura de trabajo es de 2.2m a 2.4m.
Rendimiento y característica
Se utiliza en el frente de la veta de carbón semi espesa de 2.2m a 4.2m.
Se emplea la conversión de frecuencia de CA (Corriente Alterna) para el control de velocidad, movimientos de engranajes y pin-track.
Se muestran en chino monitorización, inspección del estado de funcionamiento y parámetros relativos
Tiene la función completa de protección, diagnóstico y memoria.
Tiene la interfaz de telecomunicación y transmisión que es adecuada para la mina modernizada.
Operando en la estación de operación de máquina y operación remota inalámbrica.
El motor de parte de corte cuenta con dispositivo de embrague y eje de torsión elástica para mejorar la seguridad.
El rodillo de izquierda y el de derecha pueden ajustar la altura al mismo tiempo.
Se utiliza varilla hidráulica y perno de alta resistencia para conectar cada parte de la máquina.
Tiene fuerte potencia instalada, y con una fuerte capacidad de cortar hulla, atravesar la parte combinada de rocas y carbón y de cruzar la falla.
Parámetro
|
Modelo |
MG200/500-WD MG200/530-WD |
MG250/600-WD MG250/630-WD |
MG300/700-WD(WD1) MG300/730-WD(WD1) |
|
Altura de extracción (m) |
2.2~3.8(4.2)(Ø2.0 rodillo) |
2.2~3.8(4.2)(Ø2.0 rodillo) |
2.2~3.8(4.2)(Ø2.0 rodillo) |
|
Profundidad de corte(m) |
0.63; 0.8 |
0.63; 0.8 |
0.63; 0.8 |
|
Buzamiento° |
≤40 |
≤40 |
≤40 |
|
Diámetro del rodillo (m) |
Ø1.8; Ø2.0 |
Ø1.8; Ø2.0 |
Ø1.8; Ø2.0 |
|
Velocidad del rodillo (r/min) |
42; 40; 35; 29 |
42; 40; 35; 29 |
42; 40; 35;29 |
|
Longitud de brazos oscilantes (mm) |
2164(2582) |
2164(2582) |
2164(2582) |
|
Distancia de centro de oscilación de brazos oscilantes (mm) |
7070(700); 7755(730 |
7070(700); 7755(730) |
7070(700); 7755(730) |
|
Fuerza de tracción(kN) |
620; 510 |
620; 510 |
687; 562(730) |
|
Velocidad de tracción (m/min) |
0~7.1; 0~8.7 |
0~7.1; 0~8.7 |
0~7.1; 0~8.7 |
|
Modo de tracción |
Sin cadenas de fila de perno |
Sin cadenas de fila de perno |
Sin cadenas de fila de perno |
|
Altura de máquina (mm) |
1460 |
1460 |
1460 |
|
Capacidad de profundidad mínima (mm) |
360(Ø1.8 rodillo);460(Ø2.0 rodillo) |
360(Ø1.8 rodillo); 460(Ø2.0 rodillo) |
360(Ø1.8 rodillo); 460(Ø2.0 rodillo) |
|
Modo de supresión de polvo |
Pulverización interior y exterior |
Pulverización interior y exterio |
Pulverización interior y exterior |
|
Potencia instalada(KW) |
2×200+2×40+18.5 |
2×250+2×45+18.5 |
2×300+2×45+18.5 |
|
2×200+2×50+30 |
2×250+2×50+30 |
2×300+2×50+30 |
|
|
Voltaje (V) |
1140 |
1140 |
1140(WD); 3300(WD1) |
|
Capacidad de producción diseñada (t/h) |
1400 |
1400 |
1400 |
|
Tamaño de componente no desmontable max. (mm) |
2900×1290×890 |
2900×1290×890 |
2900×1290×890 |
|
Peso(t) |
53 |
53 |
53 |
|
Transportador aplicable |
SGZ730/320 SGZ764/400 SGZ830/630 |
SGZ730/320 SGZ764/400 SGZ830/630 |
SGZ730/320 SGZ764/400 SGZ830/630 |
