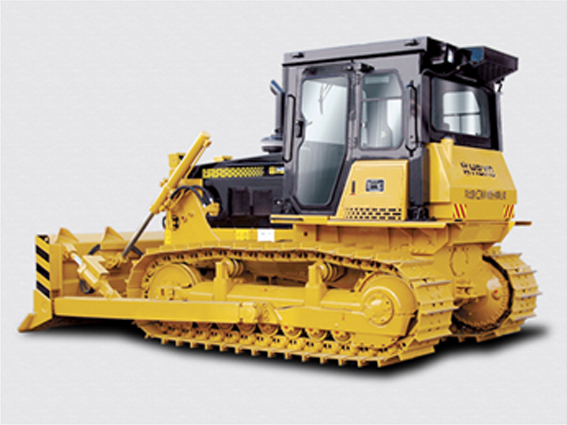

SHD6G buldozer es una topadora de 160 caballos con orugas con impulso hidráulico directo, suspendida semi-rígida y controles hidráulicos. Está equipado con motor diesel fabricado Shangchai C6121. El motor tiene la característica de gran coeficiente de reserva de par y la capacidad contra el exceso de carga. El conversor de par es un convertido hidromecánico cuya potencia se divide fuera, que tiene el rasgo de amplio rango de alta eficiencia. La dirección y freno puede ser controlado con el mismo control. El sistema de freno utiliza la estructura de impulso hidráulico, que es conveniente y ahorra mano de obra. El engranaje impulsor final tiene el rasgo de gran valor de coeficiente de desplazamiento. Este tipo de diseño aumenta la capacidad de carga y prolonga el tiempo útil.El impulso final también utiliza la estructura que su juego cojinete está libre de ajuste, que es útil para el servicio. La barra ecualizadora utiliza la estructura de lubricación libre para disminuir el costo del servicio. Hay equipos opcionales como ripper de 3 vástagos, cuchilla de tipo U y así sucesivamente.
Especificaciones generales
|
Hoja |
Recta y oblicua |
|
Presión al suelo(kpa) |
55,23 |
|
Distancia al suelo mín. (mm) |
445 |
|
Capacidad de dormitar (m3) |
4,5 |
|
Profundidad de excavación máx.(m3) |
592 |
|
Peso de operación (kg) |
16500(sin ripper) |
|
Ancho de vía(mm) |
1880 |
|
Gradiente(°) |
30°/25° |
|
Altura de hoja (mm) |
3297 |
|
Dimensiones totales(L×W×H)(mm) |
5037×3297×3077 |
2、 Sistema de tren delantero
|
Tipo |
Viga rociada tipo giratoria, estructura de la barra ecualizadora suspendida. |
|
Número de rodillos-guía(cada lado) |
7 |
|
Número de rodillos superiores (cada lado) |
2 |
|
Paso (mm) |
203 |
|
Ancho del zapato (mm) |
560 |
3、Engranaje
|
|
1st |
Segundo |
Tercero |
|
Adelante (Km/h) |
0-4.00 |
0-6.90 |
0-10.80 |
|
Atrás (Km/h) |
0-4.80 |
0-8.40 |
0-12.90 |
4、 Motor
|
Nombre de motor |
Shangchai C6121ZG55 |
|
Revolución nominal(rpm) |
1900 |
|
Potencia de volante(KW) |
119 |
|
Par max.(N.m/rpm) |
770/1400 |
|
Consumo de conbustible nominal(g/kw.h) |
≤215 |
5、 Sistema Hidráulico Implementario
|
Presión de sistema max. (MPa) |
15,5 |
|
Salida de sistema（L/min） |
178 |
|
Tipo de bomba |
Bomba de engranajes |
6、 Sistema de impulso
|
Conversor de par |
Combinación separada exterior. |
|
Transmisión |
La transmisión de cambio de potencia planetaria con tres velocidades de avance y tres velocidad de marcha atrás, velocidad y dirección se pueden desplazar rápidamente. |
|
Embrague de dirección |
Múltiple-disco disco metalurgia potencia petrolera comprimido por primavera. hidráulico operado. |
|
Embrague de frenado |
Freno es el aceite de dos direcciones freno de cinta flotante operado por pedal mecánico pie. |
|
Transmisión final |
El impulsor final son de doble reducción con engranaje recto y el piñón segmento. |
